★ 受注生産品・組込み用・数量限定 ★

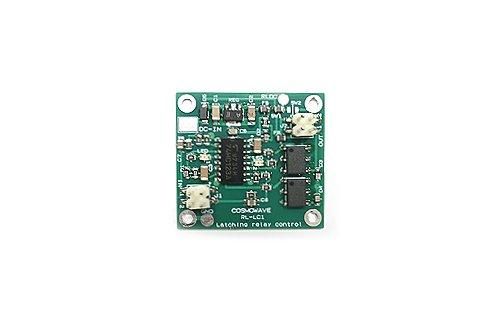

ラッチリレーコントロール基板 2コイルラッチリレーに対応しています。
基板はFR−4、サイズは34×31mmで、両面スルーホールです。
裏面は全面グランドGNDになっていますので、直接シャーシに取り付けられます。とても設置が楽です。
電源電圧はDC12V 対応リレーは2コイルラッチリレーです。(標準でDC12V)
ワンショット回路で、省電力になります。
IN1,2に信号が入ると、OUT1,2にワンショット電圧(電源電源)が出力されます。
電圧出力はフォトモスリレー採用で、ラッチング・リレー動作の影響を受けません。
DC24Vリレーを使う場合は、RLDCに24Vを入力します。(SW1のチップは外します)
2回路構成で1,2は別々に動作しますので、色々と応用が可能です。
基板の取り付けはM2ネジに対応します。
弊社のキャリアコントエロール基板(CR-05、CR-08)に接続できます。
LEDインジケーターで動作状態が確認できます。
標準仕様
対応リレー:2コイル・ラッチングリレー DC12V
電源電圧:DC12V(8V〜14V)
信号入力:DC12V(変更可能)2回路1,2
ワンショット出力電圧:DC12V(変更可能)2回路1,2
*DC24Vリレーを使う場合は、別途DC24V電源を用意してください。SW1チップは外します。RLDCにDC24Vを接続してください。
*DC5V(4.5V)リレーを使う場合は、別売のDC5V基板をお使いください。SW1チップは外します。RLDCにDC5Vを接続してください。
*マイナス入力のリレー(COMが+)の場合は、SW1チップをSW2に移動してください。
*弊社キャリアコントロール基板に接続する場合は、RX、TX(TX2)出力を1,2に接続してください。
数量限定です、各種実験用、自作用等にご使用ください。
日本製 Made in JAPAN
