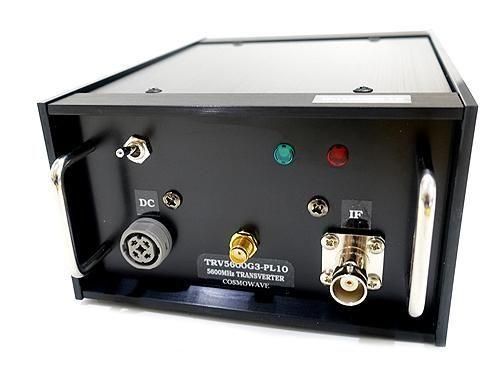

5600MHz帯トランスバーター 完成品　IF:1.2GHz帯　外部基準10MHz対応【受注生産】

TRV5600G3-PL10

120,000円(税込132,000円)

 アンテナ端子-SMAJアンテナ端子-NJ
IF-BNCJ
IF-SMAJ
IF-NJ
IFコネクター
RFコネクター
購入数

★ 新型・性能向上モデル ★

「5.6GHzで確実に交信するための1台」

コスモウェーブのトランスバーターは“実運用性能”が違います。

完成品（調整・測定済み）

■ 5.6GHz帯をすぐに使える完成ユニット
本製品は、1280MHz帯の無線機と接続することで、
5.7GHz帯での交信・実験をすぐに開始できるトランスバーターです。

■ 新型ユニットで性能向上
最新MMIC・FETを採用し、
受信感度・安定度・信頼性をさらに強化しました。

■ 弱信号にも強い受信性能
RXコンバージョンゲイン21dB以上。
微弱信号の受信や遠距離交信に対応します。

■ 実用十分な送信出力
定格1.5W出力により、5.6GHz帯での実運用に対応。
FM／SSB／CW／ATV／DATVなどオールモード運用可能です。

■ 高安定・外部基準対応
周波数安定度1ppm以下。
外部10MHz基準入力にも対応し、本格的な運用・実験にも対応します。

■ 小型・省電力設計
最新デバイスによりコンパクト化と低消費電力を両立。
移動運用・常設どちらにも対応します。

■ 測定データ付きで安心
ブロック図・スプリアス測定図を添付。
性能を確認した上で出荷しています。

−−−−−−−−−−−−−−−−−−−−
【主な仕様】
・電源：DC12〜15V
・消費電流：受信時 約0.5A／送信時 約3A
・IF周波数：1280MHz帯
・IF入力：最大1W（0.5W以下でも動作／リニア）
・RF周波数：5760MHz
・送信出力：約1.5W
・受信ゲイン：21dB以上
・周波数安定度：1ppm以下（外部10MHz対応）
・電波形式：FM／SSB／CW／ATV／DATV
・サイズ：W160×H70×L170mm
・重量：約1.5kg
・IF端子：BNCJ／SMAJ／NJ（選択可）

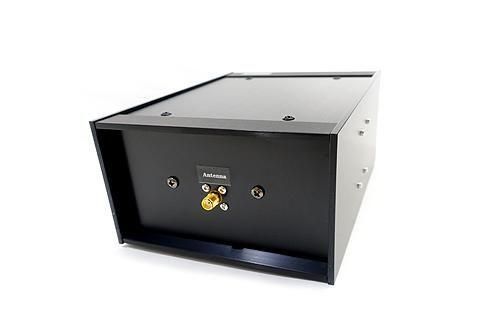

・RF端子：SMAJ（標準）／NJ（オプション）
−−−−−−−−−−−−−−−−−−−−

■ カスタム対応
・IF入力 100mW仕様へ変更可能（注文時指定）
・RF端子変更（NJ）対応

■ こんな方におすすめ
・5.7GHz帯で本格的に運用・実験したい方
・市販機では満足できない方
・安定した性能のトランスバーターを求める方

■ 付属品
・電源ケーブル
・ブロック図／スプリアス測定図
・簡易説明書

■ ご注意
・高出力のため長時間連続送信は不可（通常交信は問題なし）
・オプションでヒートシンク追加可能（+3300円）
・外観にシルク印字はありません

■ 納期について
受注生産品：約2ヶ月
（部材在庫ベースで製作）

■ 関連資料
取扱説明書��
取扱説明書��
申請用ブロック図

日本製 Made in JAPAN

「5.7GHzを“確実に使いこなす”ための中核ユニットです。」


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
