5.6GHz帯 5Ｗパワーアンプユニット ファン付き PW5604HF12 【受注生産】 【組込み用】

PW5604HF12

30,000円(税込33,000円)

購入数

★ 受注生産・組込み用　★

新型　高性能MMICを使用した、高性能の5.6GHz帯パワーアンプユニットです。
ゲイン（利得）30ｄB以上と非常に良くなっています。
5mWの入力で5W以上の出力があります。
スプリアスが少ない設計です。

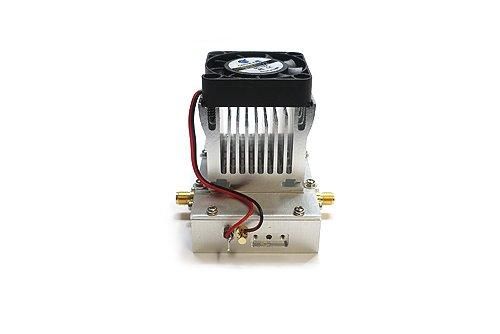

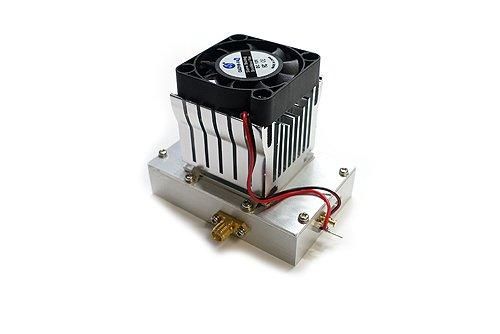

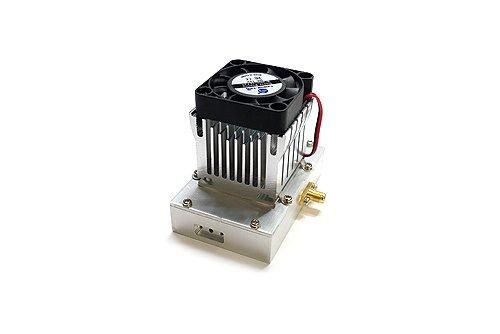

ヒートシンク（ファン付き）DC8V〜DC14V

この製品は発熱しますので、必ずヒートシンク、シャーシ等に設置し冷却してください。
過熱させると故障の原因となります。

  • 周波数：5.6GHz帯　(5.0GHz〜6.0GHz)
  • インピーダンス：50Ω
  • 利得：30dB以上（5760MHz）
  • 最大出力：5W以上
  • 最大入力：10mW （推奨 5mW以下）
  • 基板材質：高周波用基板　金メッキ

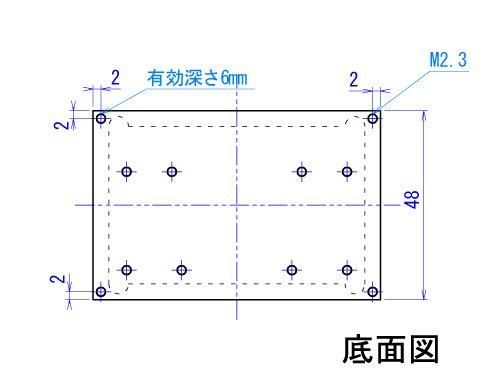

  • 寸法:48mm(W)×73mm(D)×65mm(H)（突起部は含まず）
  • コネクター：SMAJ
  • 電源電圧（レギュレーター有り）：DC8V~DC14V　（推奨DC12V）
  • 電流：1.5A（DC12V）
  • 設計：７Ｌ１ＷＱＧ
  • パワーアンプユニット：アルミ・ミーリングケース（アロジン処理）
  • 新スプリアス準拠

＊特性グラフは代表的な物で、使用環境や使用温度で多少の変動がございます。
＊ヒートシンクの色は異なる場合がございます。
＊アルミケースは他の製品と共用の為に、不要な穴等が有ります。
＊アルミ製品を加工している為に、性能に問題無い多少のキズがございます。
＊この製品は受注生産の為に納期がかかります。
＊上記在庫数量は、部材在庫です。受注生産となります。

性能検査済みです。
この商品は機器内蔵、自作アンプ、各種実験等にご使用下さい。
キャリアコントロール機能、スルー機能はございません。
発熱しますので、使用の際は大型のヒートシンク（放熱器）に取り付けてご使用ください。十分な放熱をしないと故障の原因になります。
出力端子をオープン、ショート状態で使用しますと、故障の原因となります。必ず整合されたアンテナ等をご使用ください。
本体ケースはアルミの為に、多少のキズがついていることがございます。予めご了承ください。
日本製　Made in JAPAN


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
