5600MHz帯トランスバーターユニット−２Ｅ 【受注生産】【組込み用】

TRV5600G-UNIT-2E

38,000円(税込41,800円)

在庫状況 売切れました

新型、性能が向上しました。

コスモウェーブのトランスバーターは性能が違います！！

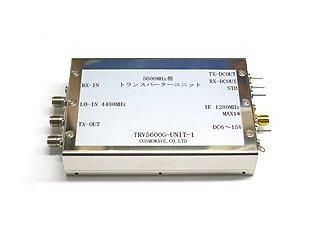

５６００ＭＨｚ帯アマチュアバンド用トランスバーターユニットです。

小型で高性能、更に省電力になりました。
新型になり受信性能が向上、スプリアスが低減しました。

最新のＭＭＩＣとＦＥＴを使用した、小型、省電力のトランスバーターユニットです。

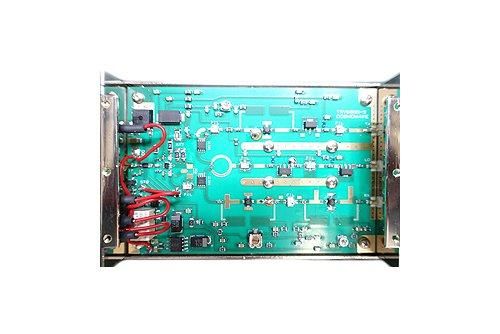

金メッキ・テフロン基板使用になり高性能化しました。
受信時の消費電力が減少しました。
ＬＯ回路が２段ＢＰＦ仕様となり、ＬＯのスプリアスを大幅に抑え込みます。
回路に回り込み対策を強化し、キャリコン回路も新型になり、更に安定動作と高性能化を実現しました。

商品には部品実装図とブロック図と簡易な説明書が添付します。
この製品はユニット本体なので、動作させるためには、別途ローカル発信器（４４８０ＭＨｚ）と出力側の同軸リレーが必要です。

仕様
・電源電圧：ＤＣ６Ｖ〜ＤＣ１５Ｖ
・消費電流：受信時　２５０ｍＡ、送信時　３５０ｍＡ
・ＩＦ周波数：１２８０ＭＨｚ帯
・ＩＦ入力：最大入力１Ｗまで（０．５Ｗ以下でも動作します。リニア動作）
・ＲＦ周波数：５７６０ＭＨｚ（ＩＦ１２８０ＭＨｚ）
・電波形式：ＦＭ、ＳＳＢ、ＣＷ、ＡＴＶ、ＤＡＴＶ　オールモード可能
・ＲＸコンバージョンゲイン：２５ｄＢ以上
・ＴＸ出力：１２〜１５ｄＢｍ
・出力スプリアス：−４０ｄＢｃ以下（１０ｄＢｍ出力時）
・サイズ：Ｌ９３ｍｍ×Ｗ６４ｍｍ×Ｈ２０ｍｍ
・重量：２４０ｇ

・ＬＯ入力：４４８０ＭＨｚ帯　０ｄＢｍ（−５〜０ｄＢｍ）
・ＴＸ-ＤＣＯＵＴ：ＴＸ時に電源電圧を出力（変更可能）
・ＲＸ-ＤＣＯＵＴ：ＲＸ時に電源電圧を出力（変更可能）
・ＳＴＢ：スタンバイ　ＧＮＤ接続でＴＸ（ＳＳＢ用）
・キャリアコントロール、入力側同軸リレーは内部に装備
・入出力コネクター：ＳＭＡＪ型
・金メッキ。テフロン基板仕様

その他
＊ＴＸ，ＲＸ-ＤＣＯＵＴは電源電圧の他、ＧＮＤまたはＤＣ５Ｖに変更可能
＊この製品は高周波回路が理解できる方、上級者向けの製品です。

＊受注生産品　納期はお問い合わせください。
＊上記在庫数量は、部材在庫です。受注生産となります。

Made in Japan


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
