コスモウェーブ

アンテナ直下型プリアンプ 1200MHz帯 BPF内蔵型 1.2GHz 屋外用

GL1200TH

38,000円(税込41,800円)

Uボルト55φ
Uボルト65φ
Uボルト55φ+20mケーブル
Uボルト65φ+20mケーブル
Uボルト
購入数

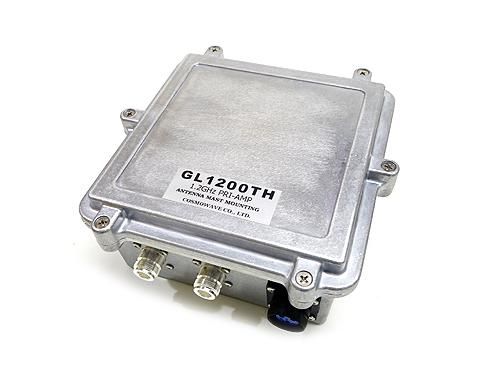

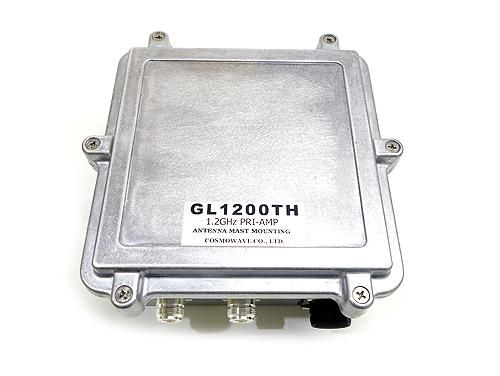

アンテナ直下型1200MHz帯ローノイズプリアンプ  屋外用
オフ・スルー回路付き

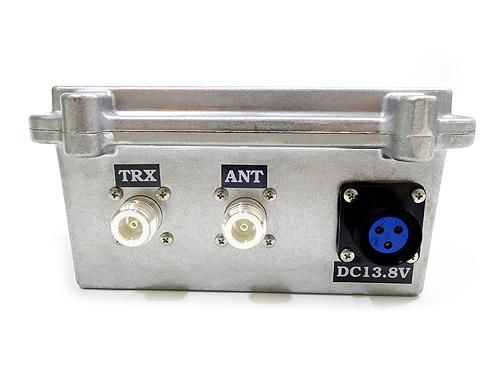

入出力NJコネクター、キャリアコントロール内蔵 屋外用
高利得でローノイズプリアンプです。

○ 特徴
  このLNAは最新HEMT+MMICを使用した、高性能ローノイズアンプです。
  完成品ですぐに使用できます。小型で使用し易くなっております。
  利得25dB、NFは0.7dB実測値)の高性能LNAです。
  1200MHz帯バンドパフフィルターを実装で不要な帯域をカットしています。
キャリアコントロール制御、OFFスルー回路でトランシーバー、受信機、共に使用できます。
  アマチュア無線用、実験用にご使用ください。

○ 特性
・ 周波数       1200MHz帯アマチュアバンド
・ 電波形式      FM,SSB,CW,AM、オールモード対応
・ 電源電圧      DC12V〜13.8V
・ 消費電流      約100mA(12V)
・ 利得        25dB以上
・ NF        0.7dB以下
・ インピーダンス   50Ω (NJコネクター)
・ 最大入力      10W
・ 制御方式      キャリアコントロール、強制スタンバイ
・ 外形寸法      W180mm×H85mm×L210mm(突起部を含まず)
・ 重量        1.3Kg

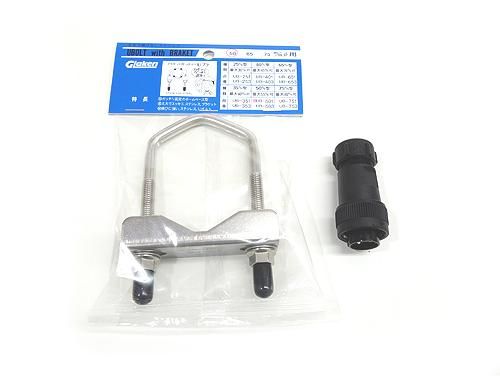

・ アルミダイカスト防水構造 ステンレスUボルト55φ、65φ付属
・ 電源コネクター    七星製3Pワンタッチ防水コネクター(電源用3Pケーブルは別途ご用意ください)

*電源OFFで回路スルーになりますが、通過損失が約1dBあります。
*最大電圧は14Vです。過電圧にご注意下さい。
*屋外での設置は、NJコネクターが必ず下側になるように設置して下さい。

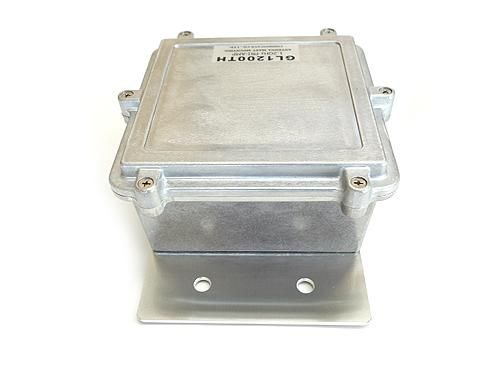

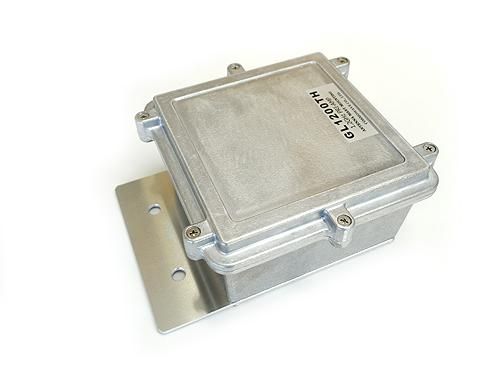

*取付板の寸法は55φ、65φ共に同じです。(Uボルトの違いのみ)
*電源用3Pケーブルはご相談ください。(0.5mm3芯-20m〜 VAVCTF-0.5-3)
*電源コネクターはNRW-203-PM6が標準添付品です。

※ この商品はパーツ在庫の関係で、限定数の販売となります。(受注生産)
※ 製作に日数をいただきますのでご了承ください(受注生産1カ月程度)
※ 防水構造で、アンテナ直下に設置できます。
※ 3P(3芯)電源ケーブルは、別途ご用意ください。(VAVCTF-0.5-3等)
※ 仕様は変更になる事がございます。

予約受付中!!

● 直下型プリアンプの設置上の注意

・必ず設置前に、数日間は卓上試験をしてみてください。

・アンテナは八木アンテナ、またはモノバンドGPを使用する事。
(マルチバンドGPはお勧めできません、他の電波の周り込みで プリアンプが破損することが有ります)

・他のアンテナと十分距離を離してください。数m以上
(プリアンプに強力な電波が入ると、他の周波数であっても壊れます。
他の周波数を運用しているときは、電源は必ずOFFにすること)

・屋外での設置は、NJコネクターが必ず下側になるように設置して下さい。
(アンテナコネクター等は融着テープで防水処理をしてください)

・無線機の電源とプリアアンプの電源は必ず共通にしてください。
(もし別電源を使う場合は、マイナス側は必ず太い線で共通にしてください)

・安定化電源のAC側に避雷器(アレスター)を設置してください。
(プリアンプは誘導雷、サージに弱い)

・同軸避雷器を設置することをお勧めします。
(プリアンプは誘導雷、サージに弱い)

・タワー、ルーフタワーの接地は十分行ってください。
(プリアンプは誘導雷、サージに弱い)

● 直下プリアンプの運用上の注意

・PTTを頻繁にON、OFFしないでください。
PTTをカチャカチャと押すと、同軸リレーの切り替えの タイミングがズレて、破損の原因となります。

・SSBで使用する場合は、必ず強制スタンバイで使用し PTTをONの後、一息ついてから発音すると、安全です。

・スルー回路の通過電力は最大10Wです。 10Wを超えないようにしてください。
