5.7GHz帯 ローノイズプリアンプ　LNA-5700�� 5.6GHz

LNA-5700-2

15,300円(税込16,830円)

在庫状況 売切れました

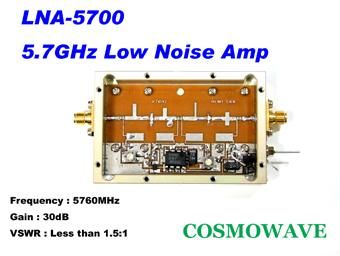

「LNA-5700�供� は高性能ＨＥＭＴを使用した、５．７ＧＨｚ帯プリアンプユニットです。
高利得でゲイン３０ｄＢ以上、ＮＦ１ｄＢ以下の高性能です。

デバイスはＮＥ３５１５Ｓ０２の２段構成になっております。

専用の小型ケースにより各種機器の内蔵、実験に使用し易くなっております。

利得３０ｄＢ以上で入力のインピーダンスも整合した高性能プリアンプです。
インピーダンスが整合されているので、確実に性能が発揮されます。

アマチュア無線用、実験用にご使用ください。

○　特性
・　周波数：５７００ＭＨｚ帯　アマチュアバンド
・　電波形式：ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧：ＤＣ５Ｖ〜１５Ｖ
・　消費電流：１００ｍＡ（１２Ｖ）
・　利得：３０ｄＢ以上　（５７６０ＭＨｚ）
・　ＮＦ：１ｄＢ以下
・　入力ＳＷＲ：１．５以下
・　インピーダンス：５０Ω　（ＳＭＡＪコネクター）
・　最大入力：３０ｍＷ（破壊入力レベル）　
・　外形寸法：４８mm(W)×７３mm(D)×１７mm(H)（突起部は含まず）
　　アルミ・ミーリングケース（アロジン処理）
・　セブロン電子基板仕様

入力レベルが高いとゲインが低下、飽和する事が御座います。
（データには測定誤差5％以内が含まれます。）

性能検査済みです。

キャリアコントロール機能、スルー機能は御座いません。
推奨入力レベルは-50dBm以下です。

トランシーバーに接続するときは、絶対に送信しないでください。瞬時でも送信しますと壊れる事がございます。（最大入力30mW）

本製品には簡易な説明書と回路図が添付します。



＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
