5600MHzプリアンプユニット　LNA-BPF5600DX　5.6GHz LNA 【組込み用】【受注生産】

LNA-BPF5600DX

26,000円(税込28,600円)

購入数

★　受注生産　★

５６００ＭＨｚマイクロストリップラインＢＰＦ付プリアンプ LNA-BPF5600DX


この商品はユニット完成品です
メッキケース、入出力ＳＭＡＪコネクター、ロジャース基板金メッキ仕様
高利得でローノイズプリアンプです。　新型ケース採用

○　特徴
  5400ＭＨｚ〜5800ＭＨｚまで使用できるローノイズアンプです。
  基板も新型になり、金メッキ仕様となり性能が向上しました。
  このＬＮＡはＨＥＭＴを使用した、高性能ローノイズアンプです。
  専用のケースにより各種機器の内蔵、実験に使用し易くなっております。

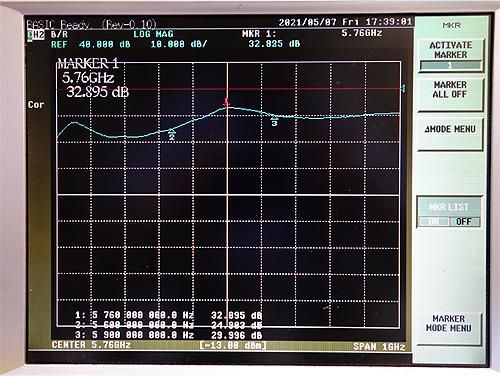

  利得３０ｄＢ以上、低ＮＦの高性能ＬＮＡです。
  ＢＰＦフィルター内蔵で不要な帯域をカットしています。出力にATTを装備、逆耐圧を向上。
  4480MHzでは、-35dBcとなり、不要帯域が減衰されます。
  アマチュア無線用、実験用にご使用ください。

○　特性
・　周波数　　　　　　　５５００ＭＨｚ〜５８００ＭＨｚ　中心：５７６０ＭＨｚ
・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧　　　　　　ＤＣ６Ｖ〜１５Ｖ
・　消費電流　　　　　　約１００ｍＡ（１３．８Ｖ）
・　受信トランジスタ　　NE3215S02 +NE3215S02（２段構成 ）
・　受信利得　　　　　　３０ｄＢ以上　
・　インピーダンス　　　５０Ω　（ＳＭＡＪコネクター）
・　破壊入力　　　　　　１ｍＷ　
・　外形寸法　　　　　　Ｗ４５×Ｌ８７×Ｈ２０ｍｍ　（突起部を含まず）

※この商品はプリアンプユニットです。スルー回路等は実装されておりません。
※ 使用しているデバイスは変更になる場合がございます。

新型のフランジ付きケースになり、設置が楽になりました。
5.5GHz〜5.8GHz帯で使用可能です。（周波数帯により、ゲインは異なります）
＊部材の大幅な値上がりが有り、価格改定させて頂きました。


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
