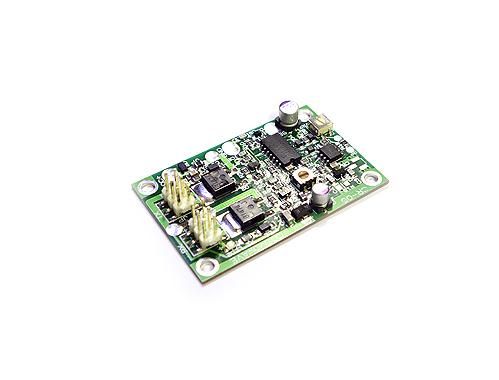

キャリアコントロール基板 CR-05

CR-05

3,800円(税込4,104円)

在庫状況  残り20個です

購入数

新型のキャリアコントロール基板です。
基板はFR−4の1mm厚です。サイズは52×34mmで、両面スルーホールです。
裏面は全面グランドGNDになっていますので、直接シャーシに取り付けられます。とても設置が楽です。

HF帯〜2.4GHzまで使用出来ます。高感度で1mWでも十分動作します。
(最大入力:100mW カップラーや方向性結合器等でRF信号の一部を取り出してください)

感度調整と遅延コントロール調整(SSB対応 時定数によるリレー保持)が出来ます。
ダイレクトコントロールも可能で、SEND端子をグランド(マイナス)に接続しても動作します。
(PTT、ACCコントロール、 SSB、CW用 時定数保持は無し)

最大出力電流はTX、RX共に1.5Aですので、同軸リレー、大型のリレーやプリアンプを直接ドライブすることが出来ます。

LEDインジケーターで、TX、RXの動作状態が確認できます。

高感度検波回路とシュミットトリガー回路を使用していますので、誤作動が起こりにくくなっております。
また、高速度な素子を採用していますので、動作はきわめて高速です。

プリアンプやリニアアンプの自作には最適と思います。動作確認済みです。
今まで、有りそうで無かった製品です。色々と応用が出来ると思います。

各種実験用、自作用等にご使用ください。
*この基板は主に、プリアンプやリニアアンプの電源、同軸リレーコントロール用です。

説明書が添付されます。
