超ローノイズ 広帯域プリアンプ 1000MHz〜1500MHz LNA-1015NX　【組込み用】【受注生産】

LNA-1015NX

12,000円(税込13,200円)

購入数

広帯域 超ローノイズプリアンプ LNA-1015NX
★ 受注生産・組込み用途に最適 ★

1000〜1500MHz対応｜NF 0.5dB｜高利得18dB｜アルミ削り出しケース仕様

■ 製品概要

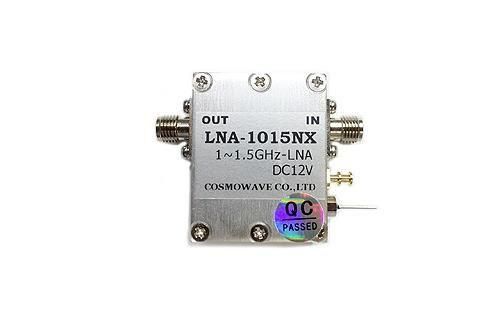

LNA-1015NXは、最新世代HEMT素子を採用した超ローノイズ広帯域プリアンプです。
特に1.2GHz帯（1294MHz）で最高の性能を発揮するよう製作しています。

アルミミーリングケースとテフロン基板により、
優れた熱安定性・実装性・シールド性を実現。
研究・実験用途から組込み機器まで、幅広い現場で信頼いただいているモデルです。

■ 主な特長

◎ NF 0.5dB以下の超ローノイズ特性
微弱信号の受信・測定に最適。特に1.2GHz帯でS/N改善が可能です。

◎ 1000〜1500MHzの広帯域対応
通信実験、アマチュア無線、各種RFモジュールの前段アンプとして柔軟に利用できます。

◎ 個別調整による高品位な仕上がり

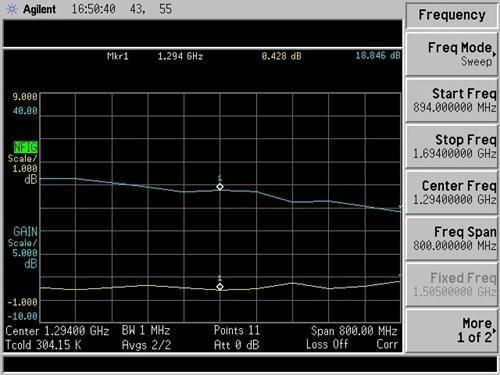

1294MHzで利得18dB／NF0.5dB以下となるよう、手作業で最適化しています。

◎ ケース一体構造で安定性抜群

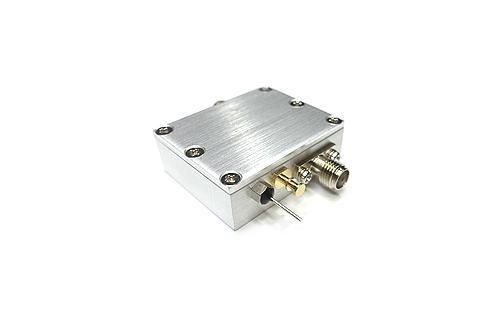

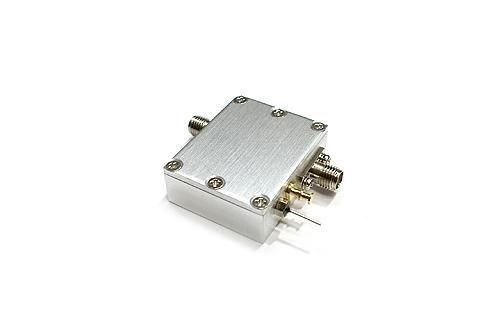

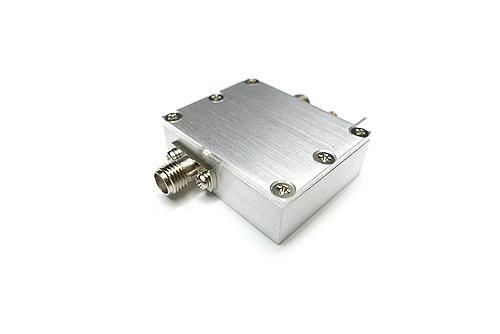

アルミ削り出しケースにより、
外来ノイズや不要輻射の影響を最小化。長期使用でも特性が安定します。

◎ 50Ω完全整合設計
インピーダンスが厳密に整合されており、
接続するだけで設計値どおりの性能を発揮します。

■ 仕様（スペック）

  • 対応周波数：1000MHz 〜 1500MHz（中心周波数 1294MHz）
  • 対応モード：FM / SSB / CW / AM（オールモード）
  • 電源電圧：DC 8V 〜 15V（貫通端子）
  • 消費電流：約25mA（12V時）
  • 利得：18dB（1.2GHz）
  • ノイズフィギュア：0.5dB typ（1.2GHz帯）
  • インピーダンス：50Ω（SMA-J）
  • 最大入力：10mW
  • 1dBコンプレッション：+12dBm

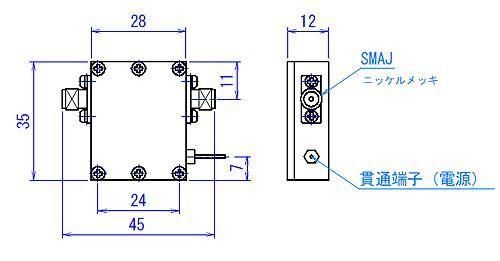

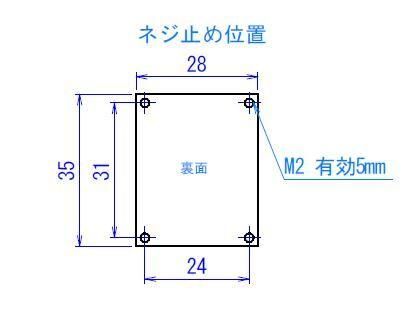

  • 外形寸法：28×35×12mm（突起部除く）

■ ご使用にあたって

電源の＋側（貫通端子）、−側（グランドポスト／シャーシ）に電線を半田付けしてご使用ください。

本製品は受注生産です。納期はお問い合わせください。

在庫数量は部材在庫であり、完成品の在庫ではありません。



＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
