オリジナル同軸リレー RL12NJ-DC12V 10W 【受注生産品】【限定品】

RL12NJ-DC12V

3,700円(税込4,070円)

購入数

★　受注生産品　限定販売　★

オリジナル同軸リレー（NJ仕様）


オリジナル同軸切替ユニットで、ＮＪコネクター仕様です。
ＤＣ〜２．４ＧＨｚまで使用できます。
受信機、送信機の切替に便利です。
弊社キャリアコントロールユニットへの接続用パターンが有ります。

弊社リニアアンプの入力リレーとして、使用しています。

・周波数：DC〜2.4GHz
・最大通過電力：10W（1.2GHz）
・電源電圧：DC12V
・通過損失：0.5dB以内（1.2GHz)

動作：ＤＣ１２Ｖを接続すると、ＲＸ側に切り替わります。無電源時はＴＸ側になっています。
配線：ＴＸ、ＲＸは１．５Ｄ等の同軸ケーブル等で配線します。
検波用（キャリコン用）出力：同軸リレーのＣＯＭ端子とカップリングされています。弊社キャリコン基板に同軸ケーブルで接続できます。

キャリコン用出力は、１２００ＭＨｚ帯で０．１〜１Ｗ入力用になっています。
他の周波数、または１０Ｗ入力にする場合は、回路定数の変更が必要です。
（コンデンサー、抵抗の変更　標準では0.5PF+100Ωです。）
＊４３０ＭＨＺ帯１Ｗの場合、コンデンサーを1〜2PFに交換

規格外ですが、ＨＦ〜４３０ＭＨＺ帯であれば、最大２０Ｗでも問題有りません。

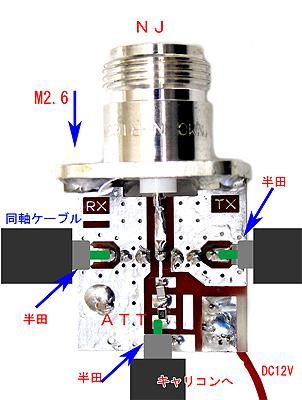

使用方法
ＴＸ、ＲＸに同軸ケーブルを半田付けします。（推奨：１．５Ｄ、ＲＧ３１６、セミフレキ086）
カップリング出力にも同軸ケーブルを半田付けします。
プリアンプ等で使用する場合、電源線をキャリコン基板のＲＸ電源端子に接続します。
カップリング出力を同軸ケーブルでキャリコン基板のＲＦ入力に接続します。
電源ＯＦＦでＴＸ側がスルーになります。

＊キャリアコントロールユニット（別売）
＊受注生産品　納期はお問い合わせください
＊上記在庫数量は、部材在庫です。受注生産となります


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
