1200MHzプリアンプユニット　LNA-BPF1200DXV　ＬＮＡ

LNA-BPF1200DX5

15,000円(税込16,500円)

在庫状況 売切れました

★　受注生産品　★

更に低ＮＦになりました！！

１２００ＭＨｚマイクロストリップラインＢＰＦ付プリアンプ LNA-BPF1200DXV


この商品はユニット完成品です
メッキケース、入出力ＳＭＡＪコネクター、テフロン基板金メッキ仕様
高利得でローノイズプリアンプです。　新型ケース採用

○　特徴
  1200ＭＨｚ〜1300ＭＨｚまで使用できるローノイズアンプです。
  基板も新型になり、金メッキ仕様となり性能が向上しました。
  このＬＮＡはＨＥＭＴを使用した、高性能ローノイズアンプです。
  専用のケースにより各種機器の内蔵、実験に使用し易くなっております。
  利得２５ｄＢ以上、ＮＦ０．６の高性能ＬＮＡです。
  ＢＰＦフィルター内蔵で不要な帯域をカットしています。出力にATTを装備、逆耐圧を向上。
  アマチュア無線用、実験用にご使用ください。

弊社ではAgilent ＮＦアナライザー「Ｎ８９７３Ａ」、ノイズソース「Ｎ４００１Ａ」（校正済み）で正しく測定しておりますので、数値はきわめて正確です。

○　特性
・　周波数　　　　　　　１，２００ＭＨｚ〜１３００ＭＨｚ　中心：１２９４．５ＭＨｚ
・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧　　　　　　ＤＣ８Ｖ〜１５Ｖ
・　消費電流　　　　　　約１００ｍＡ（１３．８Ｖ）
・　受信トランジスタ　　NE3210S01 + MMIC（２段構成 ）
・　受信利得　　　　　　２５ｄＢ以上　
・　ＮＦ　　　　　　　　０．６ｄＢ　typ
・　インピーダンス　　　５０Ω　（ＳＭＡＪコネクター）
・　破壊入力　　　　　　１ｍＷ　
・　外形寸法　　　　　　Ｗ４５×Ｌ８７×Ｈ２０ｍｍ　（突起部を含まず）

※ この商品はプリアンプユニットです。スルー回路等は実装されておりません。
※ 受注生産　納期はお問い合わせください。
※ 使用しているデバイスは変更になる場合がございます。

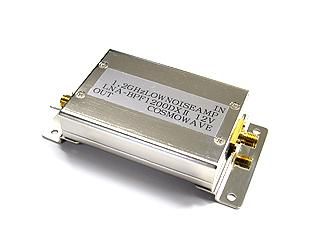

新型のフランジ付きケースになり、設置が楽になりました。


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
