広帯域高性能 1200MHzプリアンプユニット　LNA-1200NX

LNA-1200NX

18,860円(税込20,746円)

在庫状況 売切れました

ケース形状が変更となり新型に移行します

★　受注生産品　★

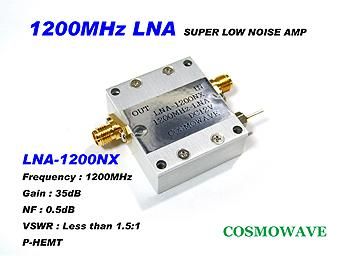

１２００ＭＨｚローノイズプリアンプ LNA-1200NX


この商品はユニット完成品です
アルミミーリングケース、入出力ＳＭＡＪコネクター、テフロン基板仕様
高利得で超ローノイズプリアンプです。

○　特徴
  1000ＭＨｚ〜2000ＭＨｚまで使用できるローノイズアンプです。

  このＬＮＡは最新Ｐ−ＨＥＭＴを使用した、高性能ローノイズアンプです。
  専用のケースにより各種機器の内蔵、実験に使用し易くなっております。

  利得３５ｄＢ以上、ＮＦは０．５ｄＢで入力のインピーダンスも整合した高性能LNAです。
  入出力も完全に整合されて、高耐入力です。

  最高性能と自負できる製品です。

  インピーダンスが整合されているので、確実に性能が発揮されます。

  アマチュア無線用、実験用にご使用ください。

○　特性
・　周波数　　　　　　　１２００ＭＨｚ帯（1〜2GHz使用可）
・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ
　　　　　　　　　　　　デジタル、オールモード対応
・　電源電圧　　　　　　ＤＣ８Ｖ〜１５Ｖ
・　消費電流　　　　　　約５０ｍＡ（１２Ｖ）
・　利得　　　　　　　　３５ｄＢ以上　
・　ＮＦ　　　　　　　　０．５ｄＢ（インピーダンス整合型）
・　入力ＳＷＲ　　　　　１．４以下
・　インピーダンス　　　５０Ω　（ＳＭＡＪコネクター）
・　最大入力　　　　　　３０ｍＷ（破壊入力レベル）　
・　１ｄＢcomp　　　　１２ｄＢｍ（ＴＹＰ）
・　ＩＰ３　　　　　　　２５ｄＢｍ
・　外形寸法　　　　　　３２ｍｍ×３６ｍｍ×１２ｍｍ（突起部を含まず）


取扱説明書・ＬＮＡ−１２００ＮＸ　（PDFファイル)

※この商品はプリアンプユニットです。スルー回路等は実装されておりません。
※受注生産品　納期はお問い合わせください


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。

無線機器、電子デバイスの販売規約をご確認ください
