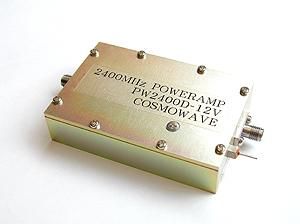

2400MHz帯パワーアンプユニット 1.5W

PW2400D-12V

15,300円(税込16,524円)

購入数

項目 説明内容

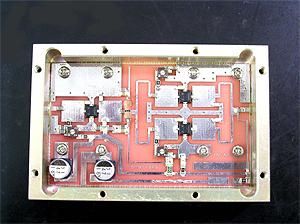

商品の説明 MosFETを使用した、低電圧で高性能の2400MHzパワーアンプユニットです。
ゲイン(利得)も非常に良くなっています。
50mWの入力で1.5W以上の出力があります。

  • 周波数:2400MHz帯
  • インピーダンス:50Ω
  • 利得:18dB以上(2427MHz)
  • 最大出力:1.5W以上
  • 最大入力:50mW
  • 基板材質:GR4
  • 寸法:48mm(W)×73mm(D)×17mm(H)(突起部は含まず)
  • コネクター:SMAJ
  • 重量:110g
  • 電源電圧:8V〜15V(推奨 DC8V)
  • 電流:1.5A
  • 設計:7L1WQG
  • パワーアンプユニット:アルミ・ミーリングケース(アロジン処理)
備考 性能検査済みです。
この商品は機器内蔵、自作アンプにご使用下さい。
キャリアコントロール機能、スルー機能はございません。
発熱しますので、使用の際は大型のヒートシンク(放熱器)に取り付けてご使用ください。十分な放熱をしないと故障の原因になります。
電圧は8V程度で使用されると、発熱が少なくなります。(パワーは変わりません)
出力端子をオープン、ショート状態で使用しますと、故障の原因となります。必ず整合されたアンテナ等をご使用ください。
本体ケースはアルミの為に、多少のキズがついていることがございます。予めご了承ください。
本製品には回路図が添付されます。
