1200MHzプリアンプユニット　LNA-BPF1200EX2 LNA 【受注生産】【組込み用】

LNA-BPF1200EX2

16,000円(税込17,600円)

購入数

★　受注生産品・組込み用　★

改良、新型になりました！ NF0.5 GAIN30dB

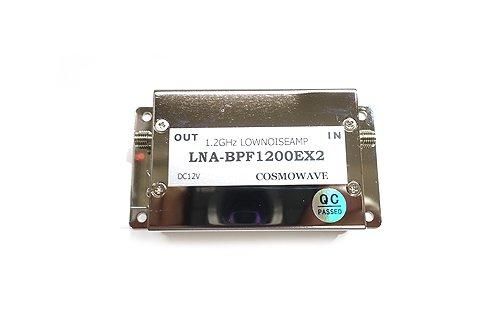

１２００ＭＨｚマイクロストリップラインＢＰＦ付プリアンプ LNA-BPF1200EX2

この商品はユニットです、機器組込み用、自作用にお使いください
メッキケース、入出力ＳＭＡＪコネクター、ロジャース基板仕様
高利得でローノイズプリアンプです。　新型ケース採用、ゲイン、ＮＦが更に向上！

○　特徴
  1200ＭＨｚ〜1300ＭＨｚまで使用できるローノイズアンプです。

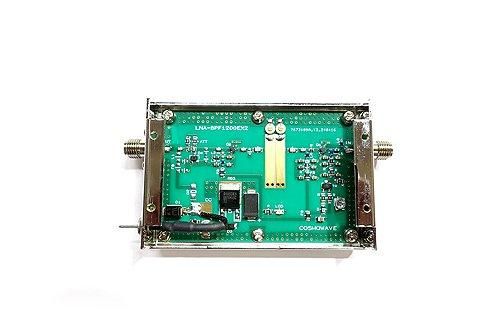

  基板も新型になり、金メッキ仕様となり性能が向上しました。
  このＬＮＡはｐＨＥＭＴを使用した、高性能ローノイズアンプです。
  専用のケースにより各種機器の内蔵、実験に使用し易くなっております。
  利得３０ｄＢ以上、ＮＦ０．５typの高性能ＬＮＡです。
  ＢＰＦフィルター内蔵で不要な帯域をカットしています。出力にATTを装備、逆耐圧を向上。
  アマチュア無線用、実験用にご使用ください。

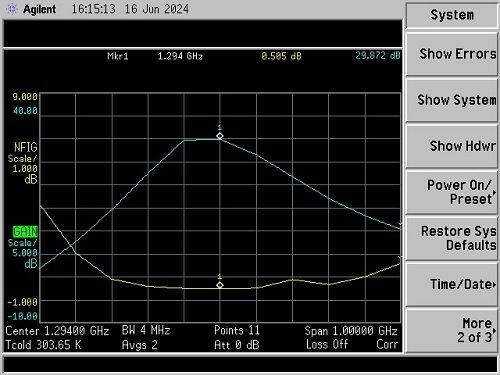

弊社ではAgilent ＮＦアナライザー「Ｎ８９７３Ａ」、ノイズソース「Ｎ４００１Ａ」（校正済み）で正しく測定しておりますので、数値はきわめて正確です。

○　特性
・　周波数　　　　　　　１，２００ＭＨｚ〜１３００ＭＨｚ　中心：１２９４．５ＭＨｚ
・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧　　　　　　ＤＣ８Ｖ〜１５Ｖ
・　消費電流　　　　　　約１００ｍＡ（１３．８Ｖ）
・　受信トランジスタ　　pHEMT + MMIC（２段構成 ）
・　受信利得　　　　　　３０ｄＢ　
・　ＮＦ　　　　　　　　０．５ｄＢ　typ
・　インピーダンス　　　５０Ω　（ＳＭＡＪコネクター）※メッキ仕様は異なる場合がございます
・　破壊入力　　　　　　１ｍＷ　
・　外形寸法　　　　　　Ｗ４５×Ｌ８７×Ｈ２０ｍｍ　（突起部を含まず）

※ この商品はプリアンプユニットです。スルー回路等は実装されておりません。（送信は不可）
※ 受注生産　納期はお問い合わせください。
※ 上記在庫数量は、部材在庫です。受注生産となります。
※ 使用しているデバイスは変更になる場合がございます。

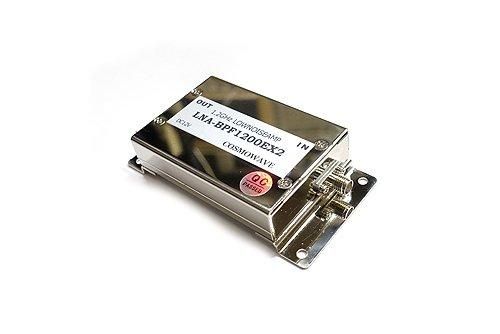

新型のフランジ付きケースになり、設置が楽になりました。

1200MHz帯プリアンプの完成品はこちらをご覧ください。


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
