昇圧コンバーター パーツ実装基板12V→13.8V〜24V

UP60A-C2

5,900円(税込6,490円)

在庫状況 売切れました

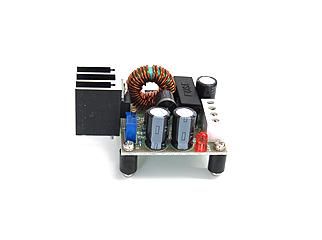

昇圧コンバーター　ＵＰ６０Ａ−Ｃ２　実装基板


ＤＣ１２Ｖの電圧をＤＣ１３．８Ｖ〜ＤＣ２４Ｖにする事が出来ます。
１２Ｖバッテリー等に接続して、安定した電圧を得られます。
６０Ｗクラスの高出力です。

この商品は１２Ｖ→ＤＣ１３．８Ｖ〜ＤＣ２４Ｖです
基板上のＶＲで出力電圧が調整できます。

多くの国産部品を使用して、弊社での組み立て検査を行っていますので、安定した性能を得られます。

・サイズ：Ｌ４６×Ｗ４６×Ｈ２５ｍｍ
・重量：
・入力電圧：ＤＣ１２〜
・出力電圧：ＤＣ１３．８Ｖ〜２４Ｖ（電圧調整可能）
・最大電流：４Ａ（DC13.8V）、２Ａ（DC24V）
・ＤＣ−ＤＣコンバーター（昇圧、非絶縁型）
・内部ヒューズ：５Ａ
・端子台：ML-35-A-4P
・取り付け位置（スペーサー）：40mm×40mm　M3ナベ　H=10mm　
（位置には多少誤差があります）

最大電流は４Ａ(DC13.8V)、 ２Ａ（DC24V）になりました。

バッテリー等の入力電圧が変動しても、安定した電圧を供給します。

端子台で配線が楽になりました。
1：GND　2：出力　3：GND　4：入力　（GNDは入出力共通）

＊出荷時の出力電圧はＤＣ２４Ｖに調整されております。


●ご使用上の注意
＊使用する時は、必ず大型のヒートシンクに取り付けてください。 ＩＣのフィンはマイナス(-)になります。
＊消費電流により0.5Ｖ程度の電圧変動が起こる事がございます。
＊過電流、出力ショートしますと、ヒューズが切れます。
＊入力電圧はＤＣ１２Ｖ以上でお使いください。
＊入力電圧は出力電圧以下でなければなりません。
＊スイッチングレギュレータなので、使用する機器によってはノイズが発生する事がございます。

取扱説明書・ＵＰ６０Ａ−Ｃ２


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
