10.24GHz帯トランスバーター 完成品　IF:1.2GHz帯　外部基準10MHz対応【受注生産】

TRV10G-1WPL10

156,000円(税込171,600円)

在庫状況 在庫 1個　 売切れ間近！
購入数

★　受注生産です　★

納期２か月程度になります。
　数量限定生産になります。

コスモウェーブのトランスバーターは性能が違います！！

完成品

１０．２４ＧＨｚ帯アマチュアバンド用トランスバーターです。
小型で高性能の完成品になりました。
最新のＭＭＩＣを使用した、小型、省電力のトランスバーターです。
商品には電源ケーブル、ブロック図と簡易な説明書が添付します。

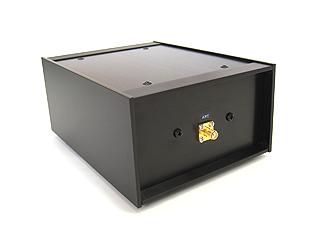

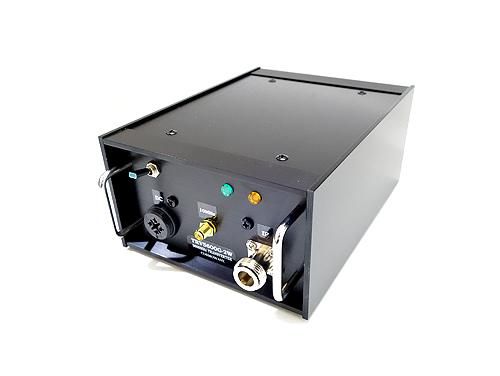

＊写真はIFコネクターがNJ仕様です。
＊写真と電源端子が異なります。

製品仕様
・電源電圧：ＤＣ１２Ｖ〜ＤＣ１５Ｖ
・消費電流：受信時　０．５Ａ、送信時２．５Ａ
・ＩＦ周波数：１２９６ＭＨｚ帯
・ＩＦ入力：最大入力０．１Ｗまで（０．１Ｗ以下でも動作します。リニア動作）
・ＲＦ周波数：１０２４０ＭＨｚ（ＩＦ１２９６ＭＨｚ）
・電波形式：ＦＭ、ＳＳＢ、ＣＷ、ＡＴＶ、ＤＡＴＶ　オールモード可能
・周波数安定度：０．５ｐｐｍ以下　外部基準10MHz対応
・ＲＸコンバージョンゲイン：２0ｄＢ
・ＴＸ出力：定格1Ｗ　
・サイズ：Ｗ１６０ｍｍ×Ｈ７０ｍｍ×Ｌ１７０ｍｍ
・重量：１．５Ｋｇ
・ＩＦ入力端子：ＢＮＣＪ、ＮＪ　※ご注文時にご連絡ください。
・ＲＦ端子：ＳＭＡＪ
・電源端子：CN-70-P-4P　サトーパーツ
　　端子番号
　　1.　電源＋　赤線
　　2.　GND　黒線
　　3.　STB（強制スタンバイ線）　白線
　　4.　接続ナシ


＊IFコネクターをご連絡してください。
　
アマチュア無線、１０ＧＨｚの実験に最適です。

＊高出力のために、長時間の連続送信は出来ません。（通常の交信では問題ございません）
オプションでヒートシンクを取り付ける事は可能です。(追加：3300円税込み）

この製品は、シルク印字等はございません。 ＊受注生産品　納期はお問い合わせください　
＊上記在庫数量は、部材在庫です。受注生産となります。
日本製　Made in JAPAN


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
