コスモウェーブ

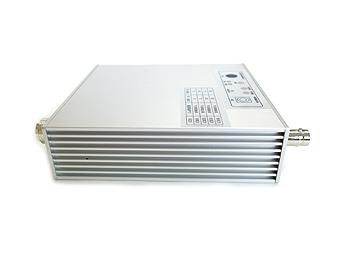

2400MHz帯トランスバーター 0.5W 4CH IF:430MHz帯 最新型!【受注生産】

TRV2400G-05W-4CH-BNCJ

62,000円(税込68,200円)

在庫状況 売切れました

★ 受注生産です ★

コスモウェーブのトランスバーターは性能が違います!!

完成品

2400MHz帯アマチュアバンド用オールモード・トランスバーターです。

新型は受信感度が大幅に向上しました、小型で高性能です。
最新のMMICを使用した、小型、省電力のトランスバーターです。
商品には電源ケーブル、ブロック図と説明書が添付します。

製品仕様
・電源電圧:DC8V〜DC14V
・消費電流:受信時 0.4A、送信時 1A
・IF周波数:430MHz帯
・IF入力:最大入力1Wまで(0.5W以下でも動作します。リニア動作)
・RF周波数:2400MHz〜2430MHz(IF:437MHzで2427MHz)
・LO:1990MHZ、1980MHz、1970MHz、1960MHz(4CH)
・電波形式:FM、SSB、CW オールモード可能
・周波数安定度:2.5ppm以下(TCXO内蔵 PLL方式)
・RXコンバージョンゲイン:20dB以上
・TX出力:0.5W以上
・新スプリアス法準拠:最大スプリアス50uW以下
・サイズ:W112mm×H33mm×L120mm
・重量:0.5Kg
・IF入力端子:BNCJ
・RF端子:NJ

申請用ブロック図 TRV2400G

*IF入力レベルは標準では1Wです。
*IFコネクターは標準はBNCJです。
*LO:1960MHzは受信専用になります。(2390MHz〜2400MHz)

各種の実験、アマチュア無線、2.4GHzの実験に最適です。

*高出力のために、長時間の連続送信は出来ません。(発熱します)(ケース自体がヒートシンクになっているため通常の交信では問題ございません)
*この製品は、弊社のユニットを組み立てた製品の為に、シルク印字等はございません。
*各種カスタマイズについてはお問い合わせください。
*受注生産 納期はお問い合わせください カスタム可能
*上記在庫数量は、部材在庫です。受注生産となります
日本製 Made in JAPAN


*ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

*金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

*製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

*電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
