超ローノイズ広帯域プリアンプ 300〜1000MHz LNA-0310NX2 【受注生産】【組込み用】

LNA-0310NX2

22,000円(税込24,200円)

購入数

★ 受注生産・組込み用 ★

広帯域ローノイズプリアンプ LNA-0310NX2

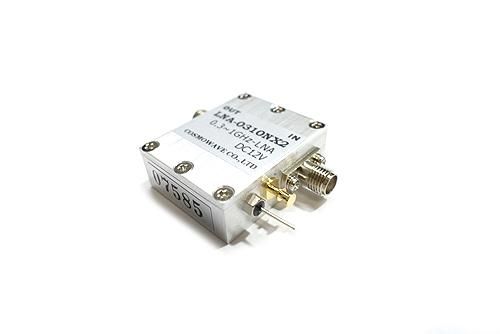

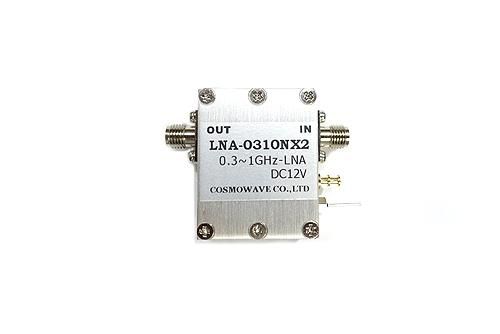

アルミミーリングケース、入出力SMAJコネクター、テフロン基板仕様
高利得で超ローノイズプリアンプです。

○ 特徴
300MHz〜1000MHzまで使用できるローノイズアンプです。

このLNAは最新P−HEMTを使用した、高性能ローノイズアンプです。
専用のケースにより各種機器の内蔵、実験に使用し易くなっております。

利得20dB以上、NFは0.8dB以下で入力のインピーダンスも整合した高性能LNAです。(430MHz帯)
入出力も完全に整合されて、高耐入力です。最大出力200mW以上あります。

最高性能と自負できる製品です。

インピーダンスが整合されているので、確実に性能が発揮されます。

アマチュア無線用、地上デジタル放送用、実験用にご使用ください。

○ 特性
・ 周波数     300MHz〜1000MHz帯
・ 電波形式    FM,SSB,CW,AM、オールモード対応
・ 電源電圧    DC8V〜15V (貫通端子)
・ 消費電流    約90mA(12V)

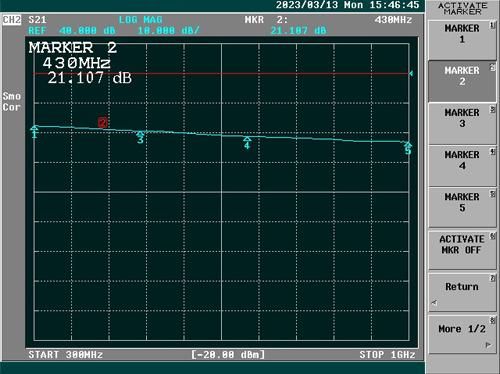

・ 利得      20dB以上(430MHz)、17dB以上(1GHz)
・ NF      0.8dBtyp(入出力インピーダンス整合型)
・ 入力SWR   1.5以下
・ インピーダンス 50Ω (SMAJコネクター)
・ 最大入力    500mW(破壊入力レベル)
・ 1dBcomp  21dBm(TYP)
・ IP3     35dBm

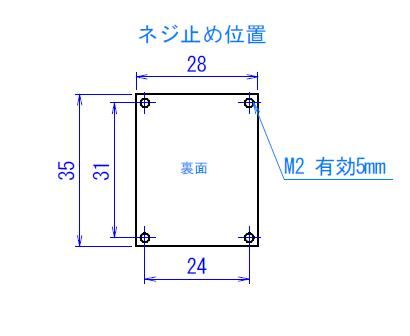

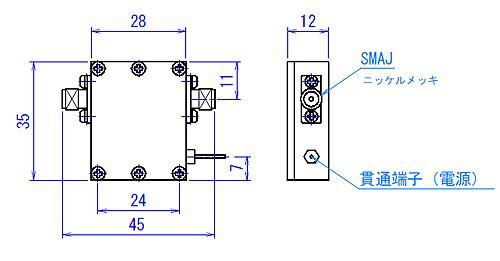

・ 外形寸法    28mm×35mm×12mm(突起部を含まず)

*電源はプラス側(貫通端子)、マイナス側(グランドポストまたはシャーシ)に電線を半田付けしてご使用下さい。


*ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

*金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

*製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

*電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。

無線機器、電子デバイスの販売規約をご確認ください
