430MHz帯プリアンプユニット 新型 LNA-BPF430C2　【組込み用】

LNA-BPF430C2

5,900円(税込6,490円)

在庫状況 売切れました

在庫分で生産終了となります

新型　４３０ＭＨｚ帯ローノイズプリアンプ LNA-BPF430C2

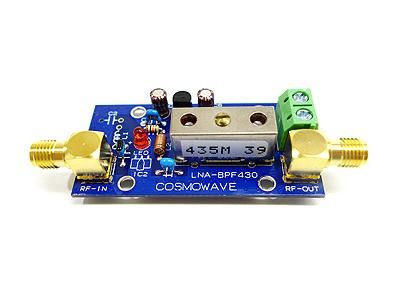

この商品は基板ユニットです。（組込み、自作用）　
入出力ＳＭＡＪコネクター、FR-4基板仕様
高利得でローノイズプリアンプです。新型になり性能が向上しました。

○ 特徴
  このＬＮＡは最新ＭＭＩＣを使用した、高性能ローノイズアンプです。
  小型基板で各種機器の内蔵、実験に使用し易くなっております。

  利得１９ｄＢ、ＮＦは０．６ｄＢの高性能LNAです。
  ４３０ＭＨｚ帯バンドパスフィルターを実装で不要な帯域をカットしています。
  アマチュア無線用、実験用にご使用ください。（受信専用品）

○ 特性
・　周波数　　　　　　　４３０ＭＨｚ帯アマチュアバンド
・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧　　　　　　ＤＣ６Ｖ〜１５Ｖ
・　消費電流　　　　　　約７０ｍＡ（１２Ｖ）

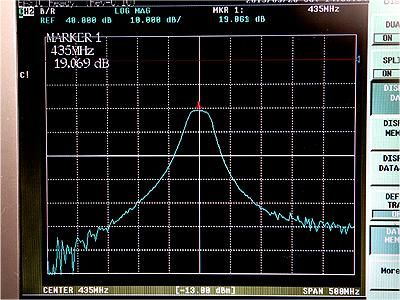

・　利得　　　　　　　　１９ｄＢ　
・　ＮＦ　　　　　　　　０．６ｄＢ以下
・　インピーダンス　　　５０Ω　（ＳＭＡＪコネクター）
・　最大入力　　　　　　10ｍＷ（破壊入力レベル）　
・　１ｄＢcomp　　　　　１５ｄＢｍ（ＴＹＰ）
・　外形寸法　　　　　　５５ｍｍ×２７ｍｍ×１６ｍｍ（突起部を含まず）


※ この商品はパーツ在庫の関係で、限定数の販売となります。
※ 詳細な説明書は有りません、回路図、実装図のみです。
※ 使用する場合は、必ずシールドされたケースに入れてください。
※ この商品は組込み用プリアンプユニットです。スルー回路等は実装されておりません。（送信しないでください）
※ 在庫切れの場合は、製作に日数をいただきますのでご了承ください（数日〜2週間程度）
日本製　Made in JAPAN


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
