1125,1135,1145,1150MHz 4chローカル発振器 1.2GHzトランスバーター用【受注生産】【組込み用】

LO-1135M4ch-TC2.5P-FS2D

15,000円(税込16,500円)

在庫状況 売切れました

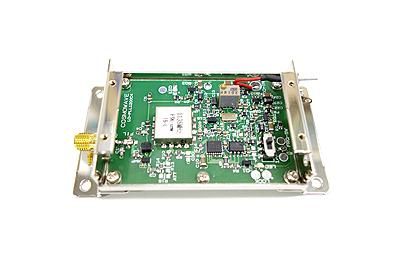

1.2GHz帯アマチュアバンド・トランスバーター用の4cHのPLLローカル発振器、ケース入りです。

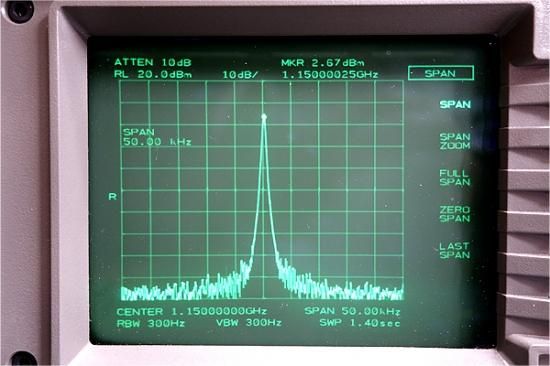

特注VCO仕様で波形が綺麗です。
弊社「1200MHz帯トランスバーターユニット」に対応しております。

高精度TCXO採用、小型で高性能、省電力です。

自作用または他社の製品に組み込み性能アップもできます。

周波数切替配線、ロック表示の外部取り出し可能、専用シャーシで設置が楽です。
非常に小型で小電力(60mA)で高出力(6dBm) です。
調整済み完成品なので直ぐに使用できます。
電源を接続するだけで動作します。

仕様
・電源電圧:DC8〜12V 60mA
・発振周波数:1125MHz、1135MHz、1145MHz、1150MHz(微調整可能)
・出力レベル:6dBm程度
・基準発振周波数:14.4MHz
・精度:2.5ppm以下(VC−TCXO内蔵、常温では0.5ppm以下)
・スプリアス:−50dBc以下
・外形寸法:W45×L87×H20mm (突起部を含まず)
・PLLロック表示LED有り(外部LED出力あり)

その他
*TCXOの発振周波数はVRで微調整可能です。
*1125MHzはIF145MHzでRF1270MHzに対応
*1145MHzはIF145MHzでRF1290MHzに対応
*この製品は高周波回路が理解できる方、上級者向けの製品です。
*この製品は受注生産、組込み用です。納期は2週間ほど要します。
*上記在庫数量は、部材在庫です。受注生産となります。

*他の周波数についてはお問い合わせください。カスタム可能

Made in Japan


*ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

*金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

*製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

*電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
