航空無線受信用プリアンプ　ケース入り　エアバンド受信用【受注生産品】

LNABPF130MB-BNCJ

12,000円(税込13,200円)

在庫状況 在庫 3個　 売切れ間近！
本体のみ
ACアダプター付き
ACアダプター
購入数

★　受注生産品　★

エアバンド・航空無線用ローノイズプリアンプ

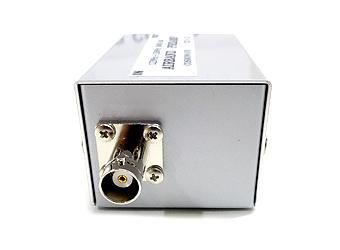

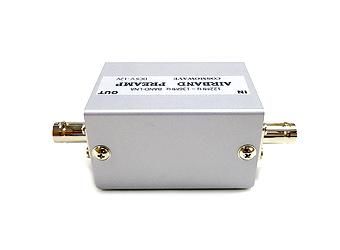

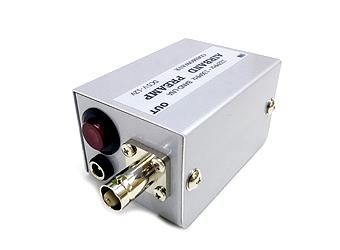

・アルミケース入り完成品、入出力ＢＮＣＪコネクター仕様 (受注生産品）
○ 特徴
  このＬＮＡは最新ＭＭＩＣを使用した、高性能ローノイズアンプです。
  小型で各種機器の内蔵、実験に使用し易くなっております。

  利得２０ｄＢ以上、ＮＦは０．７ｄＢの高性能LNAです。
  バンドパスフィルターを実装で不要な帯域をカットしています。さらに４００ＭＨｚ帯の信号を大幅に減衰するトラップフィルターも実装しています。
  エアバンド・航空無線の受信用、実験用にご使用ください。

○ 特性
・　周波数　　　　　　　１２０ＭＨｚ〜１３６ＭＨｚ帯　航空無線受信用
　　　　　　　　　　　（118MHzも問題なく受信可能）
・　電波形式　　　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、オールモード対応
・　電源電圧　　　　　　ＤＣ５Ｖ〜１２Ｖ　（ＤＣジャック２．１φ）
・　消費電流　　　　　　約１００ｍＡ（１２Ｖ）

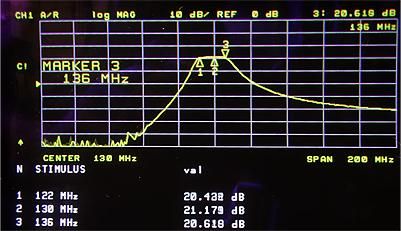

・　利得　　　　　　　　２０ｄＢ以上　
・　ＮＦ　　　　　　　　０．７ｄＢ
・　インピーダンス　　　５０Ω　（ＢＮＣＪコネクター）
・　最大入力　　　　　　１０ｍＷ（破壊入力レベル）　
・　飽和出力　　　　　　１５ｄＢｍ（ＴＹＰ）
・　外形寸法　　　　　　５０ｍｍ×Ｄ７０ｍｍ×Ｗ５０ｍｍ（突起部を含まず）


※ この商品はパーツ在庫の関係で、限定数の販売となります。
※ この商品はプリアンプ完成品です。ＯＦＦスルー回路等は実装されておりません。
※ 防水構造ではありません。
※ 受注生産　納期はお問い合わせください。
※ 上記在庫数量は、部材在庫です。受注生産となります。

ＡＣアダプター付もあります。 一覧からお選びください。


● プリアンプの設置上の注意
・必ず設置前に、数日間は卓上試験をしてみてください。
・アンテナは八木アンテナ、またはモノバンドＧＰを使用する事。
  （マルチバンドアンテナはお勧めできません、他の電波の周り込みで プリアンプが破損することが有ります）
・他のアンテナと十分距離を離してください。数ｍ以上
  （プリアンプに強力な電波が入ると、他の周波数であっても壊れます。
  他の周波数を運用しているときは、電源は必ずＯＦＦにすること）
  スルー回路が無いプリアンプは電源ＯＦＦでも、アンテナ近くで送信すると、
  増幅素子やダイオードが検波して壊れますので、受信アンテナを１０ｍ以上離してください。
・受信機の電源とプリアンプの電源は必ず共通にしてください。
  （もし別電源を使う場合は、マイナス側は必ず太い線で共通にしてください）
・電源のＡＣ側に避雷器（アレスター）を設置してください。
  （プリアンプは誘導雷、サージに弱い）
・同軸避雷器を設置することをお勧めします。
  （プリアンプは誘導雷、サージに弱い）
・タワー、ルーフタワーの接地は十分行ってください。
  （プリアンプは誘導雷、サージに弱い）

プリアンプの使用方法、効果については下記リンク先をお読みください。
http://7l1wqg.jp/article/59129630.html


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
