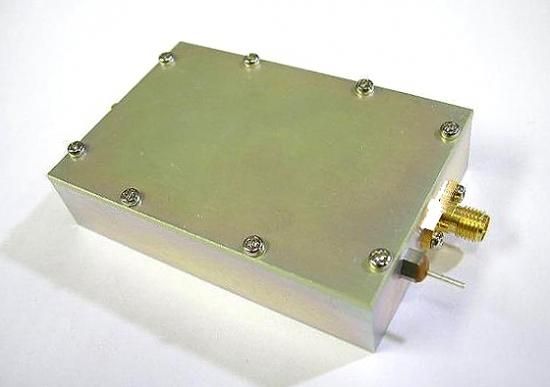

10GHz帯 パワーアンプ ユニット PW1012D

PW1012D

24,800円(税込27,280円)

在庫状況 売切れました

高利得、高性能の１０ＧＨｚ帯パワーアンプユニットです。
ゲイン（利得）が20dB以上も有り、広帯域特性も非常に良くなっています。
１０ｍＷの入力で１Ｗ以上の出力があります。（10.24GHz）

  • 周波数：１０ＧＨｚ帯
  • 保障周波数：９．５ＧＨｚ〜１２ＧＨｚ
  • インピーダンス：50Ω
  • 利得：２０ｄＢ以上
  • 最大出力：１．５Ｗ以上
  • 最大入力：５０ｍＷ
  • 基板材質：テフロン
  • 寸法:48mm(W)×73mm(D)×17mm(H)（突起部は含まず）
  • コネクター：ＳＭＡＪ
  • 重量:110g
  • 電源電圧：１３．８Ｖ
  • 電流：１．８Ａ
  • 設計：７Ｌ１ＷＱＧ
  • パワーアンプユニット：アルミ・ミーリングケース（アロジン処理）
性能検査済みです。
この商品は機器内蔵、自作アンプにご使用下さい。
キャリアコントロール機能、スルー機能はございません。
発熱しますので、使用の際は大型のヒートシンク（放熱器）に取り付けてご使用ください。十分な放熱をしないと故障の原因になります。
周波数9.5GHz〜12GHzで使用可能です。
出力端子をオープン、ショート状態で使用しますと、故障の原因となります。必ず整合されたアンテナ等をご使用ください。
本体ケースはアルミの為に、多少のキズがついていることがございます。予めご了承ください。
本製品には回路図が添付されます。
*受注生産品　納期はお問い合わせください

取扱説明書・ＰＷ１０１２Ｄ


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。

無線機器、電子デバイスの販売規約をご確認ください
