5700MHz帯パワーアンプユニット PW5701WS 5.6GHz 【受注生産】

PW5701WS

15,000円(税込16,500円)

在庫状況 売切れました

★ 受注生産品 ★

項目 説明内容
商品の説明 高性能MMICを使用した、高性能の5600MHz帯パワーアンプユニットです。
ゲイン(利得)17dBと非常に良くなっています。
10mWの入力で約0.5Wの出力があります。

  • 周波数:5600MHz帯 (5.6GHz帯アマチュアバンド)
  • インピーダンス:公称50Ω
  • 利得:17dB(5760MHz smallsignal)
  • 最大出力:0.8W以上
  • 最大入力:50mW
  • 基板材質:R4737 金メッキ

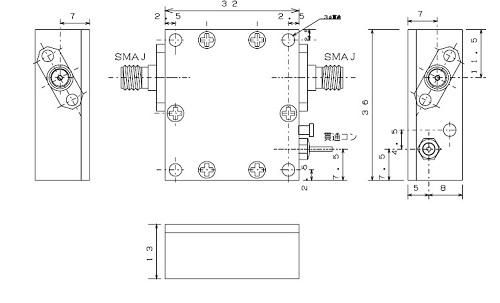

  • 寸法:36mm(W)×36mm(D)×12mm(H)(突起部は含まず)
  • コネクター:SMAJ
  • 重量:35g
  • 電源電圧:6V〜15V(推奨 DC6V)
  • 電流:約300mA
  • 設計:7L1WQG
  • パワーアンプユニット:アルミ・ミーリングケース(アロジン処理)
備考 性能検査済みです。
この商品は機器内蔵、自作アンプにご使用下さい。
キャリアコントロール機能、スルー機能はございません。
発熱しますので、使用の際は大型のヒートシンク(放熱器)に取り付けてご使用ください。十分な放熱をしないと故障の原因になります。
出力端子をオープン、ショート状態で使用しますと、故障の原因となります。必ず整合されたアンテナ等をご使用ください。
本体ケースはアルミの為に、多少のキズがついていることがございます。予めご了承ください。
*この商品は受注生産品です。納期はお問い合わせください。
*上記在庫数量は、部材在庫です。受注生産となります。


*ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

*金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

*製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

*電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
