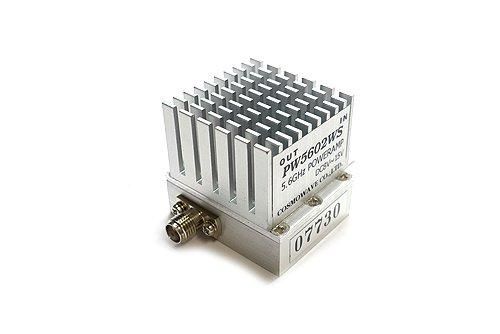

5.6GHz帯 2Wパワーアンプユニット PW5602WS-HS ヒートシンク付 【受注生産】 【組込み用】

PW5602WS-HS

14,600円(税込16,060円)

購入数

★ 受注生産・組込み用 ★

新型 高性能MMICを使用した、高性能の5.6GHz帯パワーアンプユニットです。

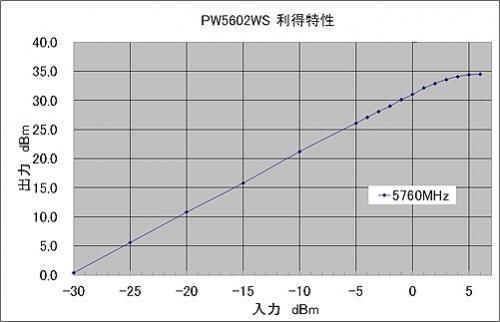

ゲイン(利得)30dB以上と非常に良くなっています。
5mWの入力で2W以上の出力があります。
スプリアスが少ない設計です。

オプションでヒートシンク付きがございます。

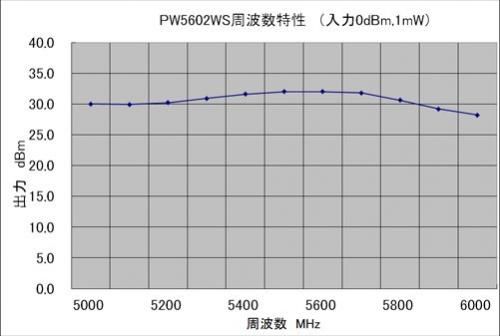

  • 周波数:5.6GHz帯 (5.0GHz〜6.0GHz)
  • インピーダンス:50Ω
  • 利得:30dB以上(5760MHz)
  • 最大出力:2W以上
  • 最大入力:10mW (推奨 5mW以下)
  • 基板材質:高周波用基板 金メッキ

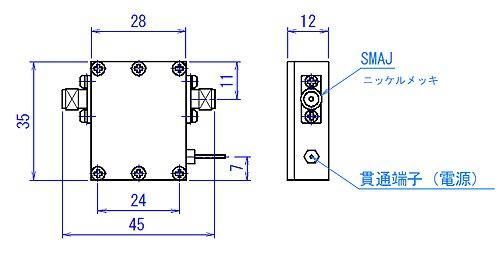

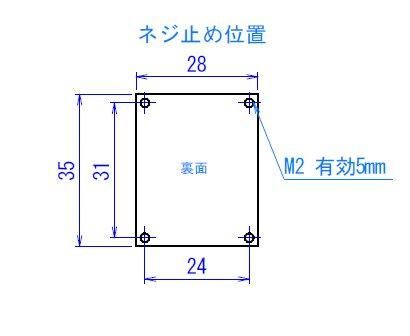

  • 寸法(ヒートシンク付):28mm(W)×35mm(D)×32mm(H)(突起部は含まず)
  • コネクター:SMAJ
  • 電源電圧:DC8V~DC14V
  • 電流:1.3A
  • 設計:7L1WQG
  • パワーアンプユニット:アルミ・ミーリングケース(アロジン処理)
  • 新スプリアス準拠

*この製品は受注生産の為に納期がかかります。
*上記在庫数量は、部材在庫です。受注生産となります。


性能検査済みです。
この商品は機器内蔵、自作アンプにご使用下さい。
キャリアコントロール機能、スルー機能はございません。
発熱しますので、使用の際は大型のヒートシンク(放熱器)に取り付けてご使用ください。十分な放熱をしないと故障の原因になります。
出力端子をオープン、ショート状態で使用しますと、故障の原因となります。必ず整合されたアンテナ等をご使用ください。
本体ケースはアルミの為に、多少のキズがついていることがございます。予めご了承ください。
日本製 Made in JAPAN


*ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

*金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

*製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

*電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
