10GHz帯 パワーアンプ ユニット PW10G2WS 最大出力1.5W以上 【受注生産】

PW10G01WS

30,000円(税込33,000円)

購入数

高利得、高性能の１０ＧＨｚ帯パワーアンプユニットです。
ゲイン（利得）が20dB以上も有り、広帯域特性も非常に良くなっています。
１０ｍＷの入力で１Ｗ以上の出力があります。（10.24GHz）

  • 周波数：１０ＧＨｚ帯アマチュアバンド
  • インピーダンス：公称50Ω
  • 利得：２０ｄＢ（10.24GHz）
  • 最大出力：１．５Ｗ以上
  • 最大入力：５０ｍＷ
  • 基板材質：テフロン

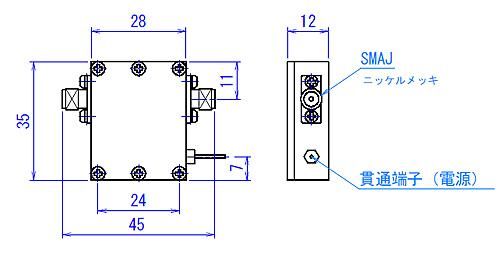

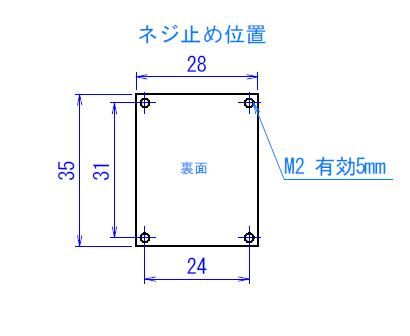

  • 寸法:28mm(W)×35mm(D)×12mm(H)（突起部は含まず）
  • コネクター：ＳＭＡＪ（入出力）
  • 電源電圧：６Ｖ　（±0.5V）
  • 電流：１．８Ａ
  • 設計：７Ｌ１ＷＱＧ
  • パワーアンプユニット：アルミ・ミーリングケース（アロジン処理）
性能検査済みです。
この商品は機器内蔵、自作アンプにご使用下さい。
キャリアコントロール機能、スルー機能はございません。
電源電圧はDC6Vです、2Aは必要です。電圧は正確に入力してください。
電源はノイズの少ない物をお使いください。シリーズレギュレーター推奨

発熱しますので、使用の際は大型のヒートシンク（放熱器）に取り付けてご使用ください。十分な放熱をしないと故障の原因になります。
出力端子をオープン、ショート状態で使用しますと、故障の原因となります。必ず整合されたアンテナ等をご使用ください。
本体ケースはアルミの為に、多少のキズがついていることがございます。予めご了承ください。
フィルター等は内蔵されておりませんので、必要に応じてフィルター等をお使いください。


*受注生産品　納期はお問い合わせください
*上記在庫数量は、部材在庫です。受注生産となります。


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
