コスモウェーブ

直下型1200MHz帯リニアアンプ　屋外型 【予約販売】【受注生産】

GRA1220THEX

67,000円(税込73,700円)

在庫状況 在庫 3個　 売切れ間近！
購入数

★　受注生産品　数量限定販売　★

1200MHz帯直下型リニアアンプ　オールモード対応 新型

アンテナ直下型アンプなので、無線機からアンテナまで長い同軸ケーブルを使用しても
その損失分を送信、受信共に補う事が出来、大幅な性能向上が望めます。

予約販売です、今回は5台までです。納期は2ヶ月程度
ご入金で予約完了となります。なお次回は未定となります。

主な仕様

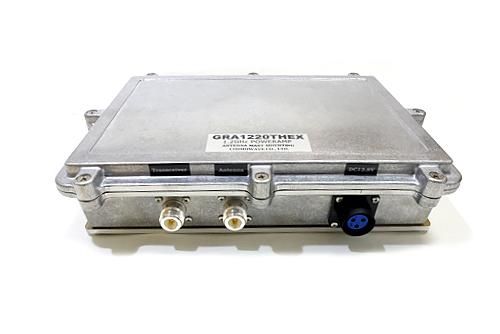

入出力ＲＦ端子：ＮＪ型
入力０．５Ｗ−出力１０Ｗ（最大入力１Ｗ、１０Ｗ出力時は新スプリアス対応）
リニア増幅回路（１Ｗ入力時　最大２０Ｗ飽和出力）
プリアンプ　ゲイン２５ｄＢ　低ＮＦ　ＢＰＦ内蔵型　P-HEMT採用
ＯＦＦスルー回路付き　（電源ＯＦＦでスルー　最大１０Ｗまで）
キャリアコントロール内蔵 （FMモード）
強制スタンバイ（CW,SSB）　スタンバイ端子��がＧＮＤで送信状態

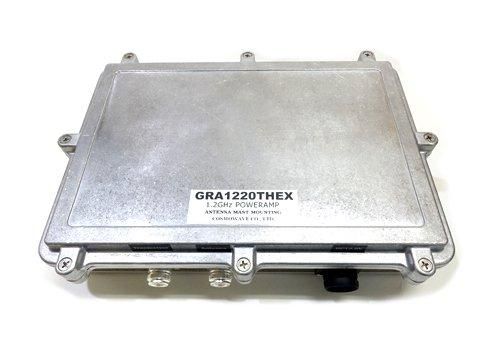

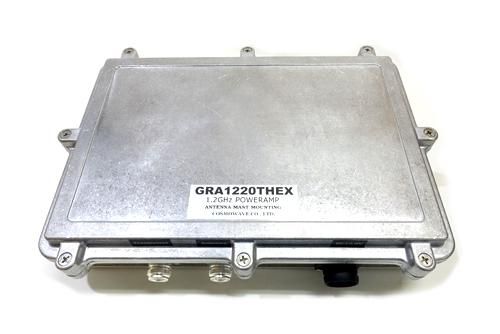

アルミダイカスト・シールドＢＯＸ仕様
W：262mm、L：200mm、H：60mm

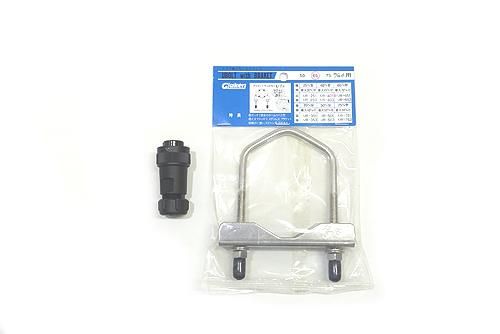

ステンレスＵボルト　設置ポール65φまで対応　上１箇所　＊Uボルト・グラケン製

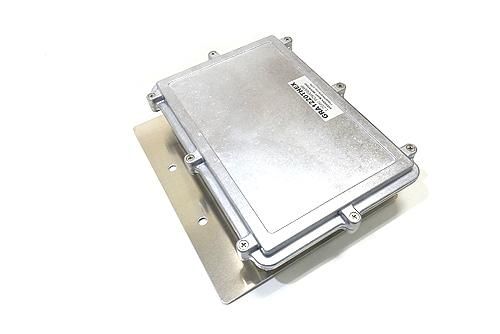

取り付けアルミプレート:厚さ4mm　(取り外し可能）
DC12〜13.8V　6A
電源端子仕様：七星防水型３Ｐ　１：ＤＣ　２：ＧＮＤ　３：スタンバイ
電源コネクターはNRW-203-PM10が標準添付品です。（電源線はお客様でご用意ください）

受注生産品（予約のみ）　納期はお問い合わせください。
都合により、仕様が変更になる事がございます。

＊電源線はお客様でご用意ください。2.0〜3.5SQをお勧めします。推奨：VCTF2-3芯、VCTF3.5-2芯など
＊電源ＯＦＦで回路スルーになりますが、通過損失が約1〜2dBあります。最大１０Ｗ
＊発熱しますので、風通しの良い場所でお使い下さい。
＊最大電圧は１４Ｖです。過電圧にご注意下さい。
＊屋外での設置は、ＮＪコネクターが必ず下側になるように設置して下さい。
＊出力が10W以下になるように、入力レベルを1W以下に調整してください。設置前に動作確認してください。
＊強制スタンバイを使用する場合は、無線機のACCソケット（SEND）等をご利用ください。

直下リニアアンプ　直下プリアンプ　ご使用上の注意


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。

無線機器、電子デバイスの販売規約をご確認ください
