ローノイズ広帯域プリアンプ 1GHz〜6GHz LNA2060WS【受注生産】【組込み用】

LNA2060WS

15,000円(税込16,500円)

購入数

★　受注生産・組込み用　★

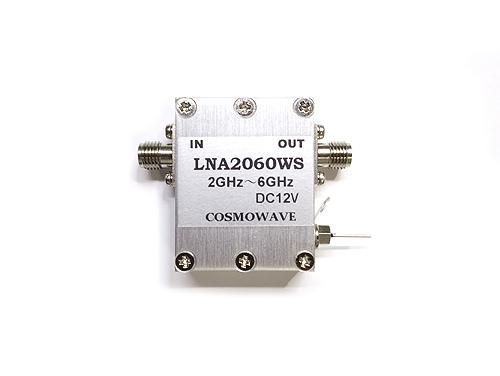

広帯域ローノイズプリアンプ LNA2060WS

アルミミーリングケース、入出力ＳＭＡＪコネクター、テフロン基板仕様
高利得で超ローノイズプリアンプです。

○　特徴
1GHz〜6GHzまで使用できるローノイズアンプです。

このＬＮＡは最新ＰＨＥＭＴを使用した、高性能ローノイズアンプです。
専用のケースにより各種機器の内蔵、実験に使用し易くなっております。

利得２０ｄＢ以上、ＮＦは０．８ｄＢ以下で入力のインピーダンスも整合した高性能LNAです。（2GHz帯）
入出力も完全に整合されて、高耐入力です。

高性能と自負できる製品です。

インピーダンスが整合されているので、確実に性能が発揮されます。

アマチュア無線用、実験用にご使用ください。

○　特性
・　周波数　　　　　１ＧＨｚ〜６ＧＨｚ
・　電波形式　　　　ＦＭ，ＳＳＢ，ＣＷ，ＡＭ、ＯＦＤＭ、オールモード対応
・　電源電圧　　　　ＤＣ８Ｖ〜１５Ｖ　（貫通端子）
・　消費電流　　　　約７０ｍＡ（１２Ｖ）
・　利得　　　　　　２０ｄＢ以上
・　ＮＦ　　　　　　０．８ｄＢtyp（入出力インピーダンス整合型）
・　入力ＳＷＲ　　　１．５以下
・　インピーダンス　５０Ω　（ＳＭＡＪコネクター）
・　最大入力　　　　５００ｍＷ（破壊入力レベル）　
・　１ｄＢcomp　　１４ｄＢｍ（ＴＹＰ）
・　ＩＰ３　　　　 ２８ｄＢｍ

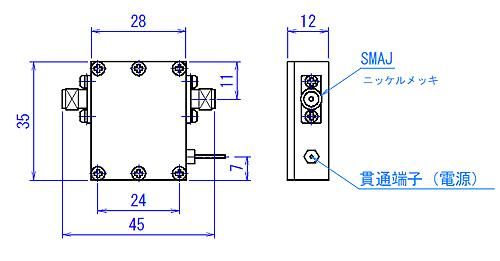

・　外形寸法　　　　２８ｍｍ×３５ｍｍ×１２ｍｍ（突起部を含まず）

GAIN / NF (typ)
  • 1GHz : 29.3dB / 0.9
  • 2GHz : 31.4dB / 0.7
  • 3GHz : 28.7dB / 0.7
  • 4GHz : 26.4dB / 0.8
  • 5GHz : 25.5dB / 1.0
  • 6GHz : 24.1dB / 1.2


＊電源はプラス側（貫通端子）、マイナス側（グランドポストまたはシャーシ）に電線を半田付けしてご使用下さい。
＊受注生産品　納期はお問い合わせください。
＊上記在庫数量は、部材在庫です。受注生産となります。


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。

無線機器、電子デバイスの販売規約をご確認ください
