5.6GHz帯 2Ｗパワーアンプユニット　PW5702DGLP LPF内蔵

PW5702DGLP

26,000円(税込28,600円)

購入数

受注生産品

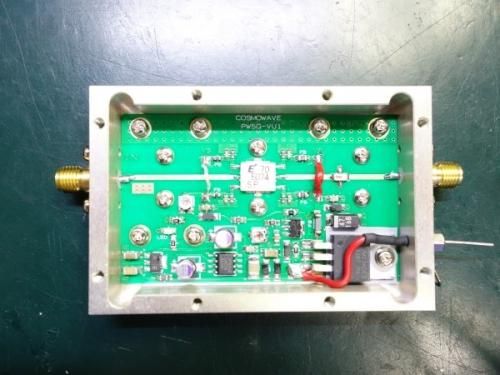

新型　高性能MMICを使用した、高性能の5.6GHz帯パワーアンプユニットです。
ゲイン（利得）20ｄB以上と非常に良くなっています。
10mWの入力で1.0W以上の出力があります。
ローパスフィルター内蔵でスプリアスが少ない設計です。

  • 周波数：5.6GHz帯　(5.5GHz〜6.1GHz)
  • インピーダンス：50Ω
  • 利得：20dB以上（5760ＭＨｚ）
  • 最大出力：1.8W以上
  • 最大入力：100mW （推奨 10mW）
  • 基板材質：テフロン　金メッキ
  • 寸法:48mm(W)×73mm(D)×17mm(H)（突起部は含まず）
  • コネクター：SMAJ
  • 重量:110g
  • 電源電圧：10V~12V（推奨　DC12V）
  • 電流：1.7A
  • 設計：７Ｌ１ＷＱＧ
  • パワーアンプユニット：アルミ・ミーリングケース（アロジン処理）

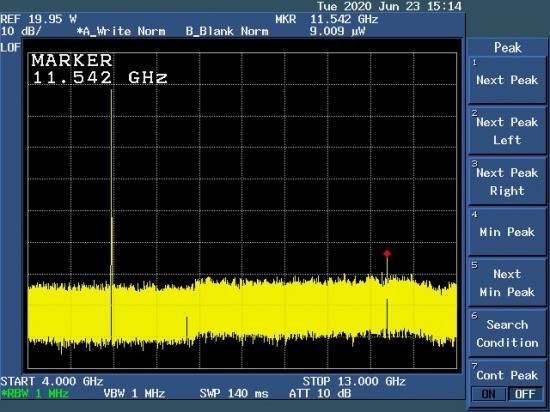

  • ローパスフィルター内蔵　1W出力時　10μW以下（新スプリアス準拠）

＊この製品は受注生産の為に納期が3週間程度かかります。

性能検査済みです。
この商品は機器内蔵、自作アンプにご使用下さい。
キャリアコントロール機能、スルー機能はございません。
発熱しますので、使用の際は大型のヒートシンク（放熱器）に取り付けてご使用ください。十分な放熱をしないと故障の原因になります。
出力端子をオープン、ショート状態で使用しますと、故障の原因となります。必ず整合されたアンテナ等をご使用ください。
本体ケースはアルミの為に、多少のキズがついていることがございます。予めご了承ください。
日本製　Made in JAPAN


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。
