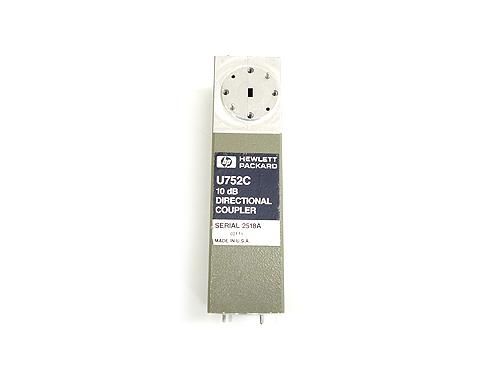

高性能広帯域カップラー U752C 40GHz〜60GHz 中古 Agilent/HP 10dB

u752c00171-old-k

38,000円(税込41,800円)

在庫状況 売切れました

広帯域カップラー U752C 40〜60GHz (10dB)
Agilent/HP Directional Coupler -20dB
高性能の広帯域カップラーユニットです。

測定機からの外し品です。精度の保証は御座いません。

実験等にお使いください。

主な特長と仕様
周波数レンジ: 40〜60 GHz
公称カップリング: 10 dB
カプリング確度: ±0.7 dB、カプリング変動: ±0.7 dB
最小方向性: 39 dB
主ラインSWR: 1.06、補助ラインSWR: 1.1
最大一次ライン・パワー(CW): 50 W

概要
Keysight 752シリーズ結合器は、多くのマイクロ波測定アプリケーションに不可欠な製品です。減衰測定、リフレクトメータ設定、パワー測定、信号源レベリング、ネットワーク解析など、方向性結合器はさまざまな用途に用いられます。
Keysight U752C結合器は、スプリット・ブロック・テクノロジーを用いて設計されており、33dB以上の方向性を実現しています。スプリット・ブロック・デザインにより、26.5?110.0GHzの導波管で必要とされる、微細な内部寸法の精密加工を実現しています。スプリット・ブロック・ユニットは、これらのアプリケーションで一般的に用いられる、整合アライメント・ピンを備えた精密円形カバー・フランジとのインタフェースとして機能します。
すべての結合器に対して周波数掃引テストが行われているため、主導波管のSWRと方向性の仕様は正確です。性能特性は湿度、温度、時間の影響を受けません。このため、これらのユニットはマイクロ波の「標準」測定に優れた性能を発揮します。
高い結合値確度
優れた方向性
低SWR

*中古品ですので、キズ、汚れ等がございます。
