広帯域アンプ パーツ実装基板 LPA-G39WC 300MHz〜8GHz

LPA-G39W3C

3,900円(税込4,212円)

購入数

この製品は高周波回路を理解できる方向きです。

新型になりました。周波数特性が向上しました。

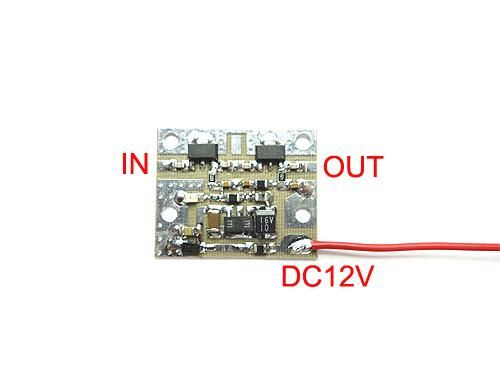

広帯域プリアンプ(300MHz〜8GHz)・パーツ実装済み基板
テフロン基板仕様
この商品はパーツ実装基板です

新型です。高利得でローノイズ、広帯域のプリアンプです。

広帯域ローノイズアンプ 300MHz〜8GHz

高利得でローノイズ、広帯域のアンプです。
消費電力も少なく、40dBの高ゲイン(1GHz)、
NF3.5dB(TYP)のローノイズです。

周波数:300MHz〜8GHz
ゲイン:40dB(1GHz),30dB(5GHz) ,22dB(8GHz)TYP
NF:3dB(1GHz) TYP
P1dB:+7dBm
最大入力:0dBm
飽和出力:12dBm
電源電圧:12V〜15V 70mA
インピーダンス:50オーム
基板サイズ:W25mm×D20mm

※この商品はプリアンプユニットです。スルー回路等は実装されておりません。

基板は必ずシールドケースに入れてください。
専用ケースとSMAコネクターの使用をお勧めします。
専用ケースより基板がほんの少し大きいことがあります。
丁度のサイズになるように、ほんの少し基板の周囲を紙やすり等で削ってください。
基板は薄く弱いので、基板に無理な力が加わると、実装しているチップ部品にクラックが 入って、故障することがありますので、注意してください。
金属ケースにはネジで止めてください。
本当に、細心の注意をして作業してください。

専用ケースには貫通コンデンサーが有りますので、そこに電源線をつなげて下さい。
基板はマイクロストリップラインになっていますので、インピーダンスが乱れないようにしてください。
安易に同軸を二股に撚って付けたりすると、大幅に性能が劣化しますので、もし同軸を直接使う場合は、テフロン同軸をハンダメッキするか、セミフレキ、セミリジッド(2mm程度の太さ)をお使いください。
