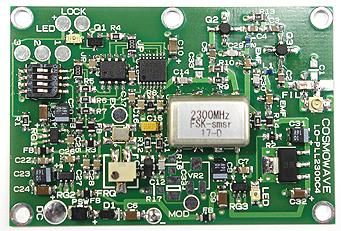

2274MHz帯ローカル発振基板 4cH 24GHz用

LO-2274M4ch-TC2.5P-C

15,800円(税込17,064円)

購入数

24GHz帯アマチュアバンド・トランスバーター用の4cHのPLLローカル発振基板です。(基本周波数)
特注VCO仕様で波形が綺麗です。
基本周波数2274MHz帯なので、別途5逓倍器または10逓倍器、アンプ等が必要です。

高精度TCXO採用、小型で高性能、省電力です。
自作用または他社の製品に組み込み、性能アップもできます。

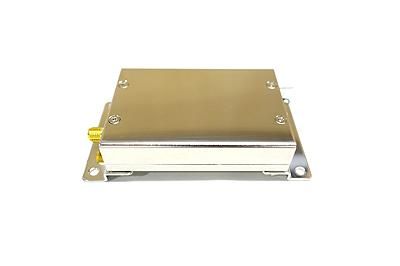

周波数切替配線、ロック表示の外部取り出し可能、(専用シャーシ付きもあります)
非常に小型で小電力で高出力(13dBm) です。
調整済み完成品なので直ぐに使用できます。
電源を接続するだけで動作します。

仕様
・電源電圧:DC8〜12V 170mA
・発振周波数:2273MHz、2273.5MHz、2274MHz、2274.5MHz(微調整可能)
・出力レベル:13dBm程度
・基準発振周波数:10MHz(外部基準入力可能)
・精度:2.5ppm以下(VC−TCXO内蔵、常温では0.5ppm以下)
・スプリアス:−50dBc以下
・基板寸法:W42×L62×H6mm
・出力コネクター:U.FLまたは同軸ケーブル半田付け
・PLLロック表示LED有り(外部LED出力あり)
・回路図が付属します

その他
*TCXOの発振周波数はVRで微調整可能です。
*別途5逓倍器または10逓倍器、アンプ等が必要です。
*2274MHzはIF1280MHzでRF24.02GHzに対応(10逓倍した場合)
*この製品は高周波回路が理解できる方、上級者向けの製品です。
*納期は1〜2週間ほど要します。
U.FL-SMAJ変換ケーブル有ります。

*他の周波数についてはお問い合わせください。カスタム可能
