1960,1970,1980,1990MHz 4chローカル発振器 2.4GHzトランスバーター用

LO-1990M4ch-TC2.5P-FS2D

15,000円(税込16,200円)

購入数

2.4GHz帯アマチュアバンド・トランスバーター用の4cHのPLLローカル発振器、ケース入りです。

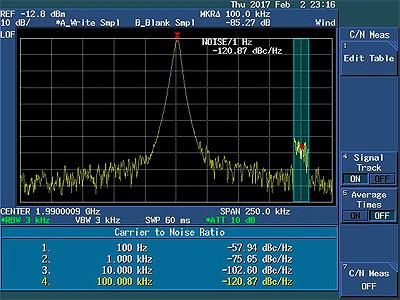

特注VCO仕様で波形が綺麗です。
弊社「2400MHz帯トランスバーター」に対応しております。

高精度TCXO採用、小型で高性能、省電力です。

自作用または他社の製品に組み込み性能アップもできます。

周波数切替配線、ロック表示の外部取り出し可能、専用シャーシで設置が楽です。
非常に小型で小電力(60mA)で高出力(5dBm) です。
調整済み完成品なので直ぐに使用できます。
電源を接続するだけで動作します。

仕様
・電源電圧:DC8〜12V 60mA
・発振周波数:1990MHz、1980MHz、1970MHz、1960MHz(微調整可能)
・出力レベル:5dBm程度
・基準発振周波数:14.4MHz
・精度:2.5ppm以下(VC−TCXO内蔵、常温では0.5ppm以下)
・スプリアス:−50dBc以下
・外形寸法:W45×L87×H20mm (突起部を含まず)
・PLLロック表示LED有り(外部LED出力あり)

その他
*TCXOの発振周波数はVRで微調整可能です。
*1990MHzはIF437MHzでRF2427MHzに対応
*この製品は高周波回路が理解できる方、上級者向けの製品です。
*納期は2週間ほど要します。

*他の周波数についてはお問い合わせください。カスタム可能
