販売を終了しました
新型になりました。
リニアアンプ回路、キャリアコントロール回路等々が最新型になって、更に高性能になりました。

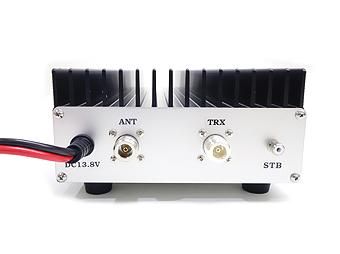

三菱製パワーモジュールを使用した、高出力1200MHzパワーアンプユニットです。1Wの入力で50W以上の出力があります。
キャリアコントロール、強制スタンバイ機能、プリアンプ回路を備えてあります。(スルー回路は有りません)高級パーツを使用して製作しております。
- 周波数:1200MHz帯 EME用
- インピーダンス:50Ω
- 最大出力:50W以上(1280MHz)
- 最大入力:1W
- モード:FM、SSB、CW オールモード対応
- 送信切替:キャリアコントロール方式、強制スタンバイ方式(RCA端子 グランドセンド)
- RFデバイス(TX):RA18H1213G X2
- RFデバイス(RX):HEMT ゲイン20dB
- 寸法:170mm(W)×250mm(D)×80mm(H)(突起部は含まず)
- コネクター:NJ
- 重量:2.6Kg
- 電源電圧:12V〜13.8V
- 電流:18A
- 設計:7L1WQG
性能検査済。 この商品は実験用にご使用下さい。
キャリアコントロール機能、プリアンプ、強制スタンバイ機能を装備。
スルー回路は有りません
発熱しますので、使用の際は風通しの良いところでご使用ください。
10分以上の連続送信をしないでください。(標準的な使用:送信1:受信3)
1W以上のパワーを入力しますと故障の原因になりますので、必ず1W以内でご使用ください。
キャリアコントロール機能が御座いますが、STB端子をマイナスに接続すると、送信状態になります。
クーリングファンを装備。(温度センサー動作)
本体ケースはアルミの為に、微細なキズがついていることがございます。ご了承ください。
一部の部品に優良な再生部品(プロスペック品)を使用しております。
この製品は高周波実験用ハイパワーアンプです。ご理解の上、ご購入ください。
受注生産品 納期はお問い合わせください。
都合により、仕様が変更になる事がございます。
*高出力の為、アマチュア用のSWR計では正しく測定できない場合がございます。
