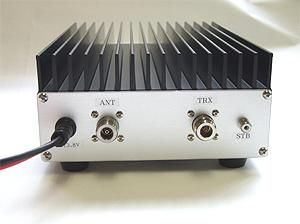

1200MHz帯リニアアンプ　RA1220DX-TH【終了】

RA1220DX-TH

47,000円(税込51,700円)

在庫状況 売切れました

完売しました


新型の三菱製パワーモジュールを使用した、高出力1200MHzパワーアンプユニットです。1Wの入力で20W以上の出力があります。
キャリアコントロール、強制スタンバイ機能、プリアンプ回路を備えてあります。（スルー回路付き）高級パーツを使用して製作しております。
  • 周波数：1200MHz帯 EME用
  • インピーダンス：50Ω
  • 最大出力：20W(1280MHz　飽和出力)
  • 最大入力：1W
  • モード：FM、SSB、CW　オールモード対応
  • RFデバイス(TX)：RA18H1213G
  • RFデバイス(RX)：HEMT　ゲイン25dB
  • 送信切替：キャリアコントロール方式、強制スタンバイ方式（RCA端子　グランドセンド）
  • 寸法:170mm(W)×250mm(D)×80mm(H)（突起部は含まず）
  • コネクター：NJ
  • 重量:2.6Kg
  • 電源電圧：12V〜13.8V
  • 電流：10A
  • 設計：7L1WQG
性能検査済。 この商品は実験用にご使用下さい。
キャリアコントロール機能、プリアンプ、強制スタンバイ機能を装備。
スルー回路付き
発熱しますので、使用の際は風通しの良いところでご使用ください。
連続送信をしないでください。（標準的な使用：送信1:受信3）
1W以上のパワーを入力しますと故障の原因になりますので、必ず1Ｗ以内でご使用ください。
出力が10W以下で使用する事を推奨します。
キャリアコントロール機能が御座いますが、STB端子をマイナスに接続すると、送信状態になります。
本体ケースはアルミの為に、微細なキズがついていることがございます。ご了承ください。
一部の部品に優良な再生部品（プロスペック品）を使用しております。

この製品は高周波実験用ハイパワーアンプです。ご理解の上、ご購入ください。
受注生産品　納期はお問い合わせください。
都合により、仕様が変更になる事がございます。

＊高出力の為、アマチュア用のＳＷＲ計では正しく測定できない場合がございます。
＊電源ＯＦＦで回路スルーになりますが、通過損失が約2dBあります。


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
