2400MHz帯パワーアンプユニット 10W 【受注生産】【組込み用】

PA2400-10W

22,000円(税込24,200円)

在庫状況 在庫 2個　 売切れ間近！
購入数

★　受注生産・組込み用　★

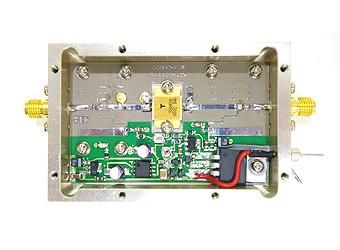

高利得、高性能の２４００ＭＨｚ帯パワーアンプユニットです。
最大出力１０Ｗ以上、ゲインも10dB以上も有ります。
１Ｗの入力で１０Ｗ以上の出力が得られます。オールモード対応

  • 周波数：２４００ＭＨｚ帯
  • インピーダンス：５０Ω
  • 利得：１０ｄＢ以上
  • 最大出力：１０Ｗ
  • 最大入力：１Ｗ
  • 寸法:48mm(W)×73mm(D)×17mm(H)（突起部は含まず）
  • コネクター：ＳＭＡＪ
  • 重量:１２０ｇ
  • 電源電圧：ＤＣ１３～１５Ｖ
  • 電流：２．５Ａ
  • 設計：７Ｌ１ＷＱＧ
  • パワーアンプユニット：アルミ・ミーリングケース（アロジン処理）
備考

・この商品は機器内蔵、自作アンプ、実験用にご使用下さい。
・キャリアコントロール機能、スルー機能はございません。
・発熱しますので、使用の際は大型のヒートシンク（放熱器）に取り付けてご使用ください。十分な放熱をしないと故障の原因になります。

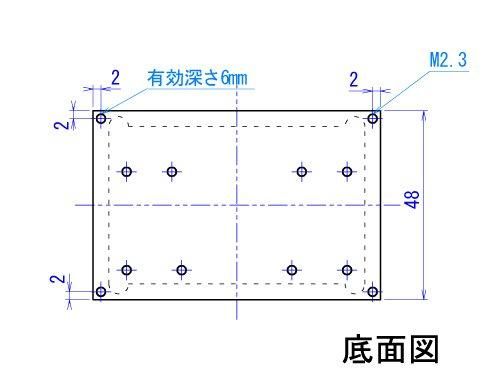

　設置にはケース底の、Ｍ2.3ネジを利用してください。過熱しますと、故障の原因になりますので、放熱に注意してご使用ください。
・ケースの貫通コンデンサーに電源線を接続して、電源を供給する。シャーシはすべてマイナス接地になりますので、マイナス側は、本体か、設置用のネジと共締めしてください。
・電源電圧はＤＣ１３～１５Ｖ以内にしてください。過電圧、低電圧にすると故障します。電源は４Ａ以上使用できる物をお使いください。電源を逆接すると、故障します。
・過入力は故障の原因となります。また入出力端子をオープンまたはショート状態で使用しますと、故障の原因となりますので、入出力のインピーダンスは必ず５０Ωに整合された機器に接続してください。
・本製品は実験用アンプです。高信頼を求める機器には使用しないで下さい。
・仕様は変更する事がございます。
・本体ケースはアルミの為に、多少のキズがついていることがございます。予めご了承ください。
・本製品には回路図が添付されます。

＊受注生産品　納期はお問い合わせください
＊上記在庫数量は、部材在庫です。受注生産となります。

日本製　Made in JAPAN


＊ご注文商品に受注生産品が含まれる場合、発送まで納期を要する場合がございます。

＊金属部材、電子部品の大幅な値上がりにより、次回ロットより価格が改定される場合がございます。

＊製品には性能に問題無いキズや汚れが有る場合がございますので、ご了承ください。

＊電子部品は製品により写真に関わらず、カットテープ、バラ梱包になる場合がございますので、ご了承ください。
